Equations et lois de comportement d'un moteur asynchrone triphasé

Couple électromagnétique

On montre que ( hypothèse de Kapp et lois électromagnétiques ) :

avec	V tension efficace alimentation aux bornes d'un enroulement statorique R résistance du rotor et l inductance rotor. w pulsation ="2" p f g glissement

A noter : le couple dépend de la tension au carré ! Ceci est important pour le démarrage où il faudra baisser la tension pour limiter le courant.

Si g » 0 alors : c'est à dire que le couple est presque linéaire si g est faible

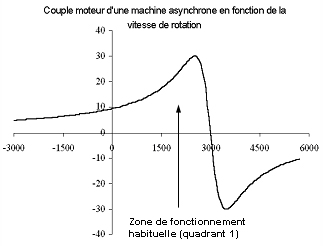

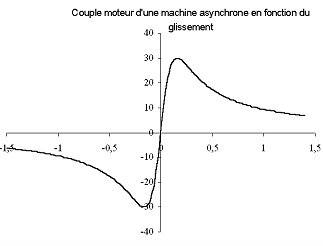

D'où les courbes suivantes :

   Bilan des puissances

  avec :

Pa = U I cosj	Pjs = (3/2) R I2	Pjr  » g Pn	PM = Ptr (1-g)
	les pertes "fer" du rotor sont négligeables		Cette puissance comprend la puissance utile et les pertes mécaniques

Toute la puissance échangée entre le stator et le rotor est une puissance électromagnétique. Cette puissance est transmise au rotor par le champ tournant à la vitesse W_s.

On peut donc écrire la relation suivante :

Le rotor tournant à W_r, transforme une partie de cette puissance en puissance mécanique :

                                                      P_M = Cem . W_r

   Rendement
