Il est important d’avoir une estimation des pertes P dans le semi-conducteur ( au niveau de la jonction ) pour dimensionner correctement le dissipateur thermique qui permettra d'évacuer l'énergie à l'extérieur du composant pour que sa température n'augmente pas trop. L'évacuation des pertes s'effectue par conduction, par convection et par rayonnement. Le composant supporte une température de jonction maximale : le DT maximum est donc connu. Le modèle thermique utilisé se traduit par la formule :
DT = Rth.P ou P est la puissance dissipée et Rth : résistance thermique exprimée en °C/W
Cette résistance thermique Rth se compose de : Rthjc : résistance thermique jonction-boitier (case en anglais) qui ne dépend que du composant Rthcr : résistance thermique boitier-radiateur qui dépend du mode de fixation sur le radiateur (peut être diminuée par utilisation de graisse aux silicones) Rthra : résistance thermique radiateur-ambiant qui dépend de la forme du radiateur, du type de convection (naturelle ou forcée)…

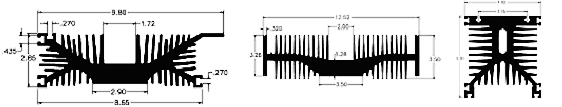

Le DT du composant étant connu, en appliquant : DT = SRth.P on trouve la résistance thermique globale maximale Puis en utilisant : SRth = Rthjc + Rthcr + Rthra on trouve la résistance thermique maximale du radiateur. On choisit ensuite le radiateur dans un catalogue (formes variées).
|
