On obtient les courbes ci-contre et la Umoyen vaut :  On a donc Umoyen toujours positif. De plus, I ne peut pas changer de signe (le pont n'est pas réversible en courant) et reste positif, d'ou C>0. Le pont mixte ne s'utilise donc que pour 1 quadrant de fonctionnement. (On peut également obtenir le quadrant 3 mais à l'aide d'une inversion par contacteurs). Remarque :

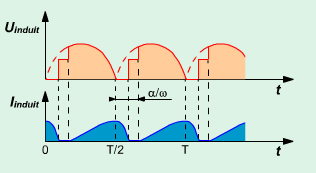

La conduction peut être discontinue (si l'inductance du bobinage d'induit n'est pas assez forte), on obtient alors les courbes ci-contre. Quand I = 0 on a alors U =E+RI = E = Kn ¹ 0 On peut alors éventuellement ajouter une inductance en série avec l'induit pour limiter l'ondulation de courant et donc l'ondulation de couple, car celle-ci a comme expression :  En triphasé, on retrouve des courbes similaires avec :
|
