Variation de vitesse des moteurs CC
par redresseur 2 quadrants

On a :

Donc suivant la valeur de a supérieure ou inférieure à p/2 : U_moyen peut être positif ou négatif (donc la vitesse aussi).

Le pont n'étant pas réversible, le courant circule dans un seul sens.

On peut donc travailler dans les deux quadrants Q1 et Q2 avec ce type de pont redresseur.

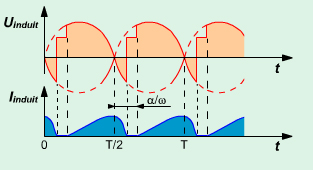

De même que précédemment on peut avoir une conduction discontinue ce qui donne les courbes ci-contre

Remarque :

Il est toujours possible de fonctionner dans les autres quadrants, notamment dans les phases de freinage, en inversant les bornes de l'induit par l'intermédiaire de contacteurs (mais le temps de commutation est de l'ordre de 100 ms).

En triphasé on retrouve des courbes similaires avec :

Si a< p/2  On parle de pont redresseur

Si p/2< a <p on parle de fonctionnement du pont en onduleur
