 Planchettes à bornes - sens de rotation

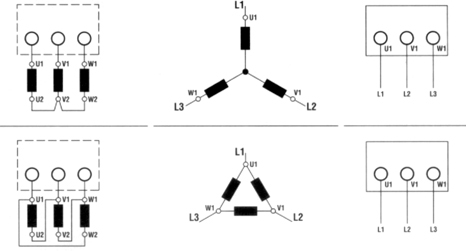

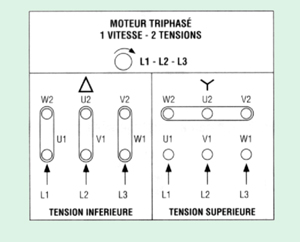

Les moteurs standard sont équipés d'une planchette à 6 bornes. Lorsque le moteur est alimenté en U1, V1, W1 ou 1U, 1V, 1W par un réseau direct L1, L2, L3, il tourne dans le sens horaire lorsqu'on est placé face au bout d'arbre. En permutant l'alimentation de 2 phases, le sens de rotation sera inversé. Il faudra s'assurer que le moteur a été conçu pour les deux sens de rotation. Lorsque le moteur comporte des accessoires (protection thermique ou résistance de réchauffage), ceux-ci sont raccordés sur des dominos. Couplage des moteurs monovitesse Moteurs mono-tension (3bornes) - Tension : U
- Couplage: Etoile
- ex: 400V Etoile
- Tension : U
- Couplage: Triangle
- ex 400V Triangle
| |
