C'est le procédé de démarrage le plus simple. En démarrage direct les enroulements du moteur sont directement couplés sur le réseau. Le moteur démarre en un seul temps sur ses caractéristiques propres et atteint sa vitesse nominale.
Démarrage direct du moteur asynchrone
Cliquez sur l'image ci-dessus pour accéder au schéma
Caractéristiques

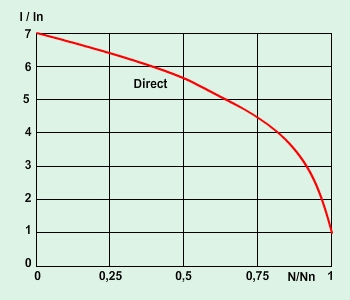

Allure de la caractéristique Intensité - Vitesse

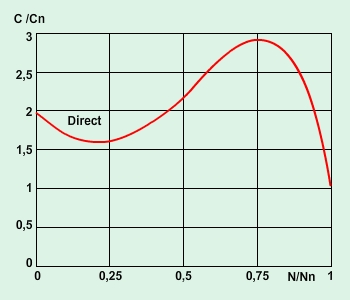

Allure de la caractéristique Couple - Vitesse
Intensité : La pointe de courant lors de la mise sous tension est élevée Id = 4 à 8 In
Couple moteur : Au moment du démarrage le couple moteur est : Td = 1,5 à 2 Tn
Conclusions
Avantages
Inconvénients
Utilisations
· Simplicité de l'appareillage · Couple important · Temps de démarrage faible (2 à 3s maximum)
· Appel de courant important · Démarrage brutal
· Moteur de petite puissance · Machines ne nécessitant pas de mise en vitesse progressive
Principe
