Démarrage par élimination de résistances

 Principe

Deux solutions peuvent être envisagées :

  • soit on démarre le moteur sous tension réduite par mise en série dans le circuit de résistances (démarrage statorique).
  • soit on démarre le moteur en limitant le courant rotorique par mise en série de résistances (rotor bobiné).

En régime établi on court-circuite les résistances dans l'une ou l'autres des solutions.

Démarrage par élimination de résistances
Cliquez sur l'image ci-dessus pour accéder au schéma

 Caractéristiques (2 étapes d'élimination des résistances dans l'exemple ci-dessous)

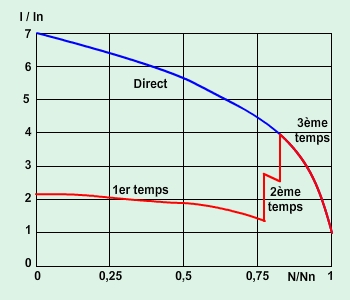

Allure de la caractéristique
Intensité - Vitesse

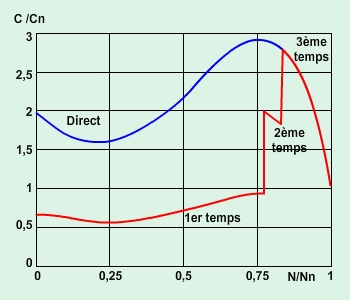

Allure de la caractéristique
Couple - Vitesse

Le courant à l'intérieur de chaque enroulement est réduit dans le rapport de la tension :
Id = 1,7 à 4 In

Le couple est réduit proportionnellement à la tension :
Cd = 0,4 à 0,9 Cn

 Conclusions

Avantages

Inconvénients

Utilisations

· Choix du nombre des phases de démarrage (nombre de résistances progressivement éliminées)
· Choix du couple de démarrage (valeur des résistances)
· Temps de démarrage faible (7 à 12s maximum)

· L'intensité de démarrage reste élevée

· Le couple de démarrage est inférieur à celui d'un démarrage direct.

· Machines ayant un couple croissant avec la vitesse et faible au démarrage :
   - machines-outils,
   -
machines à bois,
   -
ventilateurs
   - ...
