Le tableau ci dessous permet de comparer les deux modes de raccordement du neutre à la terre, neutre impédant et neutre isolé.

Les circuits électriques équivalents de chaque type de raccordement permettent de définir les caractéristiques électriques de chaque mode

Neutre impédant		Neutre isolé

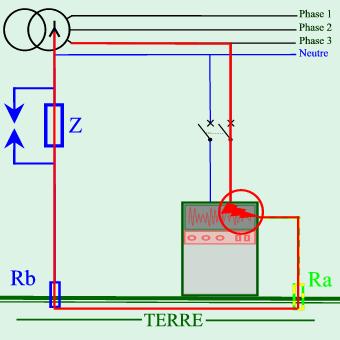

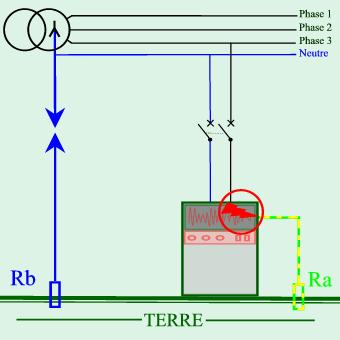

Circuits électriques équivalents
Un défaut d'isolement entraîne un courant de fuite I de défaut Id :      Id = V / ( Ra + Rb + Z ) Ce courant de défaut est très faible du fait de la présence de l'impédance Z La tension de contact     Uc = Ra x Id    est donc faible et non dangereuse !		Un défaut d'isolement n'entraîne pas de courant de fuite Id de défaut      Id = 0       donc la tension de contact est nulle   Uc = 0 V
