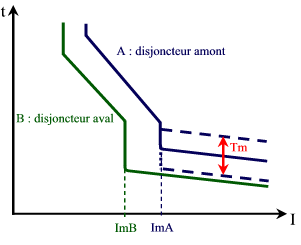

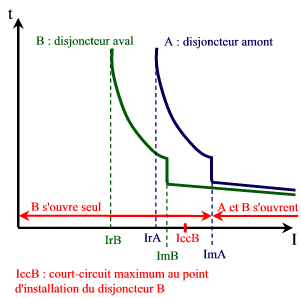

Sélectivité ampéremétrique L'illustration des courbes de déclenchement des disjoncteurs A (amont) et B (aval) montrent qu'elles sont décalées en intensité. La sélectivité s'applique pour les zones de surcharge et de court-circuit et elle est meilleure quand les calibres des disjoncteurs sont éloignés. La sélectivité est totale quand IccB est inférieur à ImA (Imagnétique disjoncteur A). Si IccB était supérieur à ImA, la sélectivité serait partielle car les deux disjoncteurs déclencheraient dans leur partie magnétique. Sélectivité chronométrique Les courbes de déclenchement des disjoncteurs amont et aval sont décalées en temps. Elle s'applique pour les zones de court-circuit et elle est complémentaire afin d'obtenir une sélectivité au delà de ImA. Il faut que le disjoncteur amont soit temporisable et son temps de non-déclenchement doit être supérieur à la durée de coupure.
|
