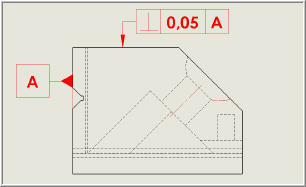

| Le codage graphique de la perpendicularité comprend : |
| | un cadre attaché par une ligne de rappel à la surface spécifiée un symbole de perpendicularité (traits à angle droit) l'indication de la tolérance t (0,05 mm dans l'exemple présenté ci-contre)
Ce code s'applique sur les plans et une seule fois et dans une seule vue. |
| | | |
| Codage des différentes zones de tolérance |
La norme propose deux formes de zones de tolérance : l'espace parallélépipédique compris entre deux plans parallèles ou un cylindre. |
 | | L'espace compris entre deux plans parallèles s'identifie par une valeur de tolérance simple t. Dans l'exemple ci-contre, il s'agit de la perpendicularité entre deux axes, l'axe réel du trou devant être compris dans une zone de tolérance formée par deux plans parallèles distants de la valeur t. |

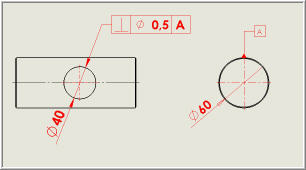

| | Une zone de tolérance cylindrique s'identifie par le symbole de diamètre ø placé devant la valeur t de la tolérance. Dans l'exemple ci-contre, il s'agit de la perpendicularité entre l'axe réel du trou qui doit appartenir à une zone de toélrance cylindrique de diamètre 0,5 mm. |
| | |
| | |
