Codage graphique normalisée

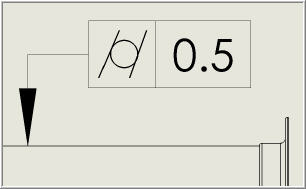

		Le codage graphique de la  cylindricité comprend : un cadre attaché par une ligne de rappel à la surface spécifiée; un symbole de  cylindricité (cercle et deux segments de droite tangents); l'indication de la tolérance t (0,5 mm dans l'exemple présenté ci-contre).
Ce code s'applique une seule fois sur le plan et dans une seule vue.

Cotation dans un plan

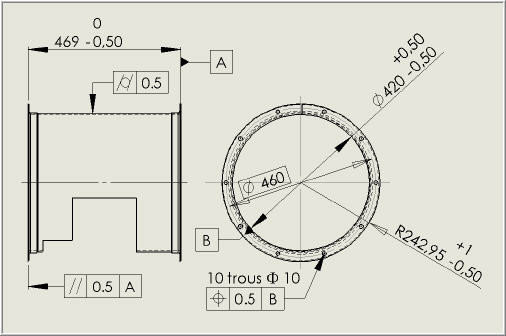

Le plan coté partiellement ci-dessous montre comment le technicien a choisi d'indiquer la spécification de cylindricité (voir sécification surlignée en jaune).
