Description de la cylindricité

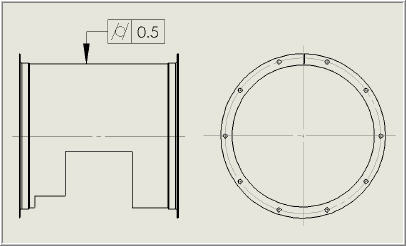

Codage de la spécification




La  cylindricité est une spécification de forme qui vise à limiter le défaut de forme de la surface tolérancée, réputée cylindrique.



Modèle nominal associé à la spécification

Le modèle nominal de la pièce permet de définir la forme théorique parfaite de la surface tolérancée



"Skin model" associé à la spécification

Le skin modèle de la surface tolérancée réputée plane est une surface déformée, non parfaite, présentant des défauts géométriques



Décodage de la spécification



Passer sur les mots en bleu pour identifer les éléments et cliquer dessus pour lancer une animation montrant leur construction
