Codage graphique normalisé

Le codage graphique de  coaxialité comprend :
		un cadre attaché par une ligne de rappel à la surface spécifiée; un symbole de coaxialité (deux cercles fins concentriques) l'indication de la tolérance t, précédée du symbole de diamètre (ø 0,1 mm dans l'exemple présenté ci-contre); le repère alphabétique de la surface de référence (ici la lettre B). Ce repère est constitué d'un cadre carré contenant la lettre repère attachée à la surface de référence par un trait et un triangle (plein ou vide, la norme admettant les deux présentations). Le triangle peut être accroché directement sur la surface ou sur une ligne de rappel attachée à la surface de référence.

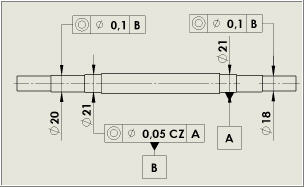

La cotation proposée ci-contre est assez complexe, mais elle correspond aux attentes fonctionnelles du concepteur. Pour ce dernier, les deux portées de roulement doivent être coaxiales et en zone commune.
		Ceci est codé par la première coaxialité entre une portée de roulement et la surface de référence A. Ensuite, il désire que les portées cylindriques de la poulie et du ventilateur soient coaxiales avec les deux roulements : ceci est codé par les deux autres spécifications de coaxialité entre chaque bout d'arbre et la zone commune identifiée par la lettre B.
Ce code s'applique sur les plans, une seule fois et dans une seule vue. Sauf indication particulière de restriction, il s'applique à la totalité de la surface spécifiée.
