Le tableau ci-dessous illustre les principales parties d'un tracé de cotes selon la norme ISO.

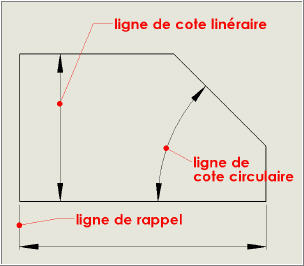

	Les lignes de cote : Elles sont tracées en trait fin dans le plan de projection de la vue dessinée. Elles sont linéaires ou circulaires et sont liées à la vue de la pièce par des lignes de rappel également en trait fin.

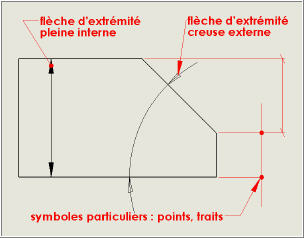

	Les signes d'extrémité : Ils sont tracés aux extrémités des lignes de cote et sont essentiellement des flèches pleines ou creuses. Elles peuvent être à l'intérieur des lignes de rappel ou à l'extérieur. D'autres symboles, moins utilisés existent, comme le point ou le trait oblique (utilisé dans un enchaînement de cotes linéaires pour gagner de la place).

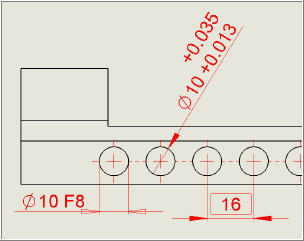

	Les symboles particuliers : Il existe des symboles qui donnent un sens particulier à l'indication alpha numérique de cotation, comme : le ø de diamètre, qui indique que la cote qui est indiquée à la suite concerne le diamètre d'une surface cylindrique; la cote encadrée, c'est à dire placée dans un rectangle en trait fin, qui signifie que la dimension doit être considérée comme parfaite, absolue (sans intervalle de tolérance associé)
