La rectitude d'une ligne ou d'une génératrice

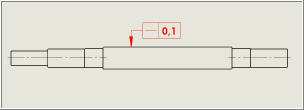

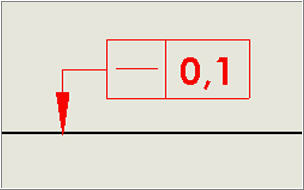

			Le codage graphique de la rectitude comprend : un cadre attaché par une ligne de rappel à la surface spécifiée; un symbole de  rectitude (segment de droite horizontal); l'indication de la tolérance t (0,1 mm dans l'exemple présenté ci-contre).
	Ce code s'applique sur les plans, une seule fois et dans une seule vue. Le plan de projection de cette vue définit le plan d'application de la spécification.

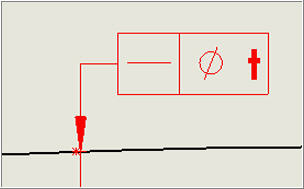

			Dans le cas de la rectitude d'un axe réel de cylindre, la zone de tolérance définie par la norme peut être un cylindre ou un volume défini par deux plans parallèles. Dans le cas du cylindre, le symbole du diamètre apparaît dans la case de la valeur de la tolérance de la spécification.
