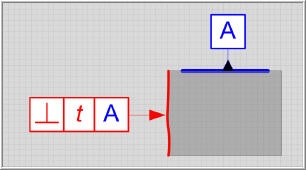

Cette situation correspond à limiter le défaut de perpendicularité entre :
		Une surface spécifiée réputée plane (en rouge) par rapport à : Une surface de référence réputée plane (en bleu)
Pour vérifier la perpendicularité entre deux surfaces réputées planes, il faut d'abord identifier la surface plane de référence (en rouge dans l'illustration ci-dessous) de la surface spécifiée (en vert) dont le défaut de perpendicularité avec la surface de référence doit être limité.
Pour définir la zone de référence qui limite ce défaut, il faut d'abord construire un plan de référence "parfait" associé à la surface réputée plane (rouge), comme le montre la figure ci-dessus à droite. Ce plan étant défini, il est possible de construire un plan parfait perpendiculaire au plan de référence (voir figure ci-dessous, à gauche). On peut alors construire de part et d'autre de cet élément de situation deux plans parallèles et perpendiculaires qui constituent la zone de tolérance.

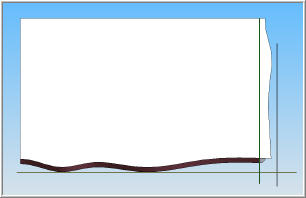

L'illustration ci-contre montre la construction des 3 plans nécessaires :
		Le plan de référence, tangent du coté libre de la matière à la surface réputée plane servant de référence; Les deux plans perpendiculaires distants de l'intervalle de tolérancet , constituants la zone de tolérance; La surface spécifiée, réputée plane, qui doit être contenue dans la zone de tolérance pour que la spécification soit vérifiée.
