Perpendicularité de type Droite / Plan

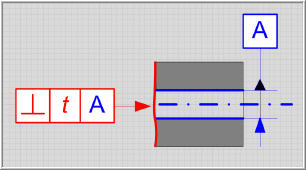

Cette situation correspond à limiter le défaut de perpendicularité entre :

  • Un élément spécifié : l'axe réel d'une surface réputée cylindrique (en rouge)

par rapport à :

  • Une surface de référence réputée plane (en bleu)

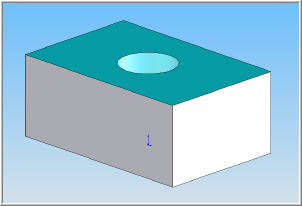

Cette situation correspond simplement à un trou percé dans une pièce prismatique. Il peut être nécessaire de limiter le défaut de perpendicularité entre la surface réputée cylindrique et la surface réputée plane (voir illustrations ci-dessous).

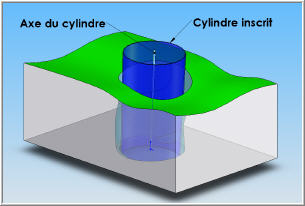

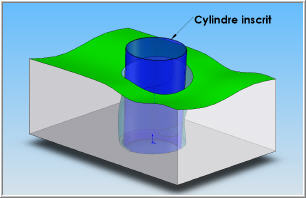

La première téape consiste à définir un axe associé à la surface réputée cylindrique du trou (selon un critère d'association prévue par la norme). Pour cela, on recherche le cylindre inscrit, tangent au trou et du diamètre le plus grand possible. L'axe théorique de ce cylindre parfait va alors servir pour définir la zone de tolérance.

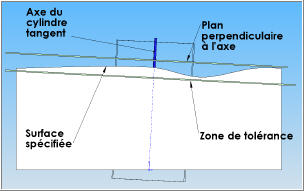

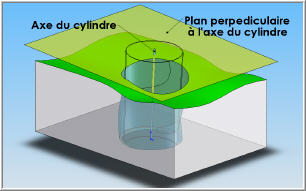

La zone de tolérance est constituée par deux plans parallèles distants de la valeur t de la tolérance et perpendiclaires à l'axe théorique du cylindre inscrit.

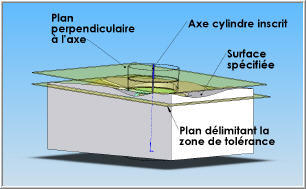

La spécification de perpendicularité sera vérifiée si la surface spécifiée réputée plane est entièrement contenue entre les deux plans parallèles distants de t et perpendiculaires à l'axe du cylindre inscrit.
