Spécification de perpendicularité

Le tableau ci-dessus présente, pour chaque type de perpendicularité, comment est construit le modèle géométrique associé à la spécification.

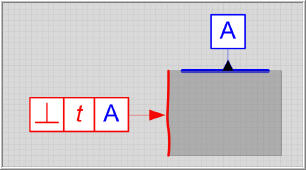

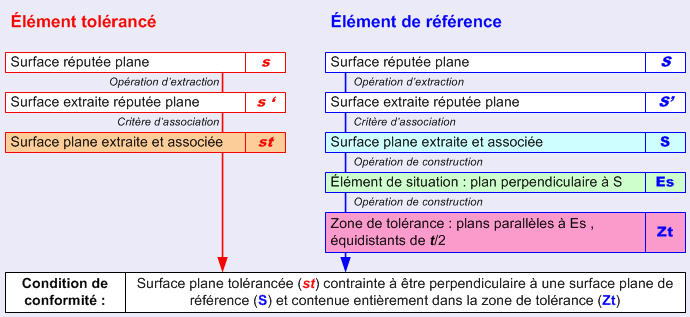

Perpendicularité de type plan - plan


Ce type de spécification concerne deux surfaces réputées planes.

Le schéma ci-dessous explique la construction des différents éléments nécessaires et les outils utilisés (opérations, critères).

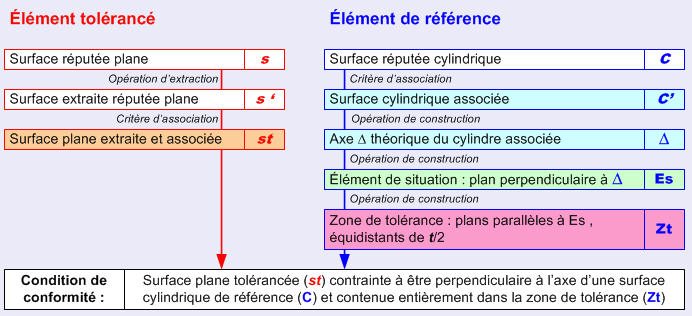

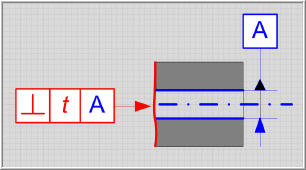

Perpendicularité de type plan - axe

Ce type de spécification concerne deux surfaces réputées planes.

Le schéma ci-dessous explique la construction des différents éléments nécessaires et les outils utilisés (opérations, critères).

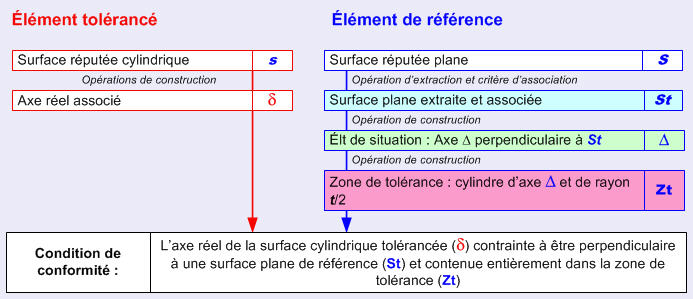

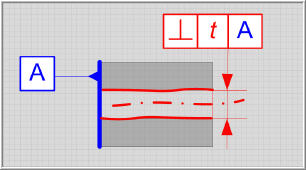

Perpendicularité de type axe - plan

Ce type de spécification concerne deux surfaces réputées planes.

Le schéma ci-dessous explique la construction des différents éléments nécessaires et les outils utilisés (opérations, critères).

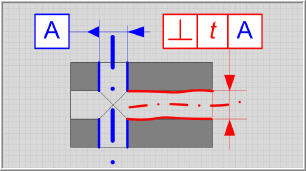

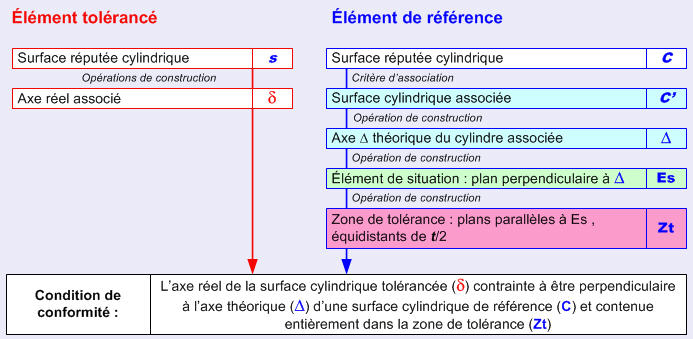

Perpendicularité de type axe - axe

Ce type de spécification concerne deux surfaces réputées planes.

Le schéma ci-dessous explique la construction des différents éléments nécessaires et les outils utilisés (opérations, critères).
