Symétrie entre surfaces planes

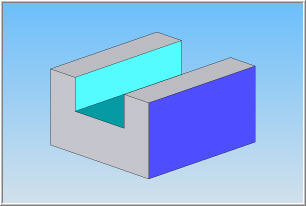

Cette situation classique se rencontre lorsque l'on veut qu'une rainure prismatique soit symétrique par rapport aux surfaces extérieures d'un prisme la contenant (voir image ci-dessous). Un défaut d'usinage, par exemple, peut entrainer une mauvaise position relative entre les faces latérales de la rainure et les flancs du prisme, engendrant alors un défaut de symétrie.



Pour construire la spécification de symétrie, il faut d'abord définir l'élément spécifié qui est associé à la rainure.

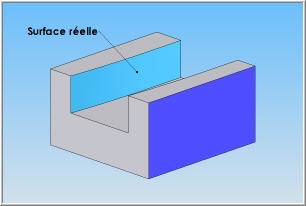

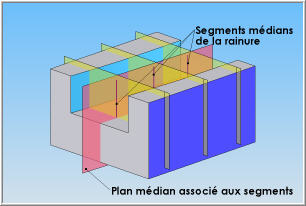

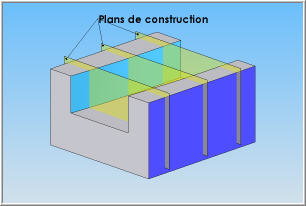

Il s'agit d'un plan médian qui est associé aux faces latérales de la rainure. La norme ne précise pas sa construction, mais on peut, par exemple, construire un certain nombre de surfaces perpendiculaires à la rainure, en déduire les intersections entre chaque plan et chaque face latérale pour définir un segment médian. On peut alors associer à l'ensemble de ces segments médians un plan médian relatif aux faces latérales de la rainure ( voir les deux illustrations ci-dessous).

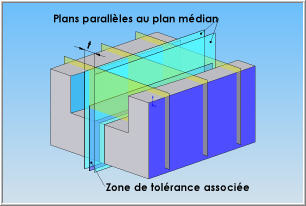

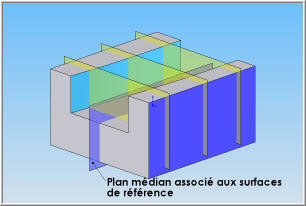

Pour construire la zone de tolérance, on peut, de la même manière que précédemment, construire le plan médian relatif aux deux faces latérales du prisme. Ce plan constitue un élément de situation qui va permettre de construire et de positionner la zone de tolérance. Pour cela, il faut encadrer le plan médian par deux plans parallèles équidistants du plan médian et distants de la valeur t de la tolérance. L'ensemble des deux plans parallèles constitue la zone de tolérance.



Pour vérifier la condition de symétrie, il faut que la plan médian de la rainure soit entièrement contenu dans la zone de tolérance.

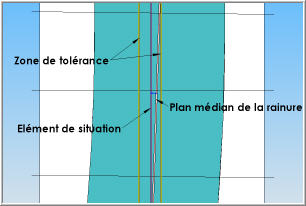

L'illustration ci-contre montre un détail de cette condition :

Le plan médian de la rainure (rouge) est à l'intérieur de la zone de tolérance (plans jaunes) construits à partir de l'élément de situation (en bleu).
