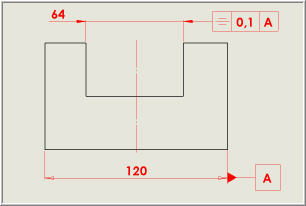

| Cas de surfaces planes |
| Le codage graphique de coaxialité comprend : |
 | | un cadre attaché par une ligne de rappel à la cote de largeur des surfaces spécifiées un symbole de symétrie (deux segments de trait fins de part et d'autre d'un segment plus long) l'indication de la tolérance t (0,1 mm dans l'exemple présenté ci-contre).
le repère alphabétique de la surface de référence (ici la lettre A)
|
| |

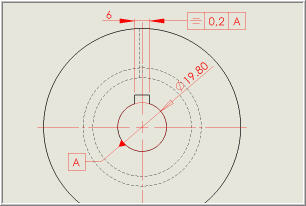

| Cas d'une surface cylindrique |
| | Le codage est identique. L'axe réel de la surface cylindrique est indiqué par le symbole de surface de référence mis dans le prolongement de la cote de diamètre du cylindre. |
| | | |
Ce code s'applique sur les plans, une seule fois et dans une seule vue. Sauf indication particulière de restriction, il s'applique à la totalité de la surface spécifiée. |
