Codage graphique normalisé

Le codage graphique de battement circulaire radial comprend :

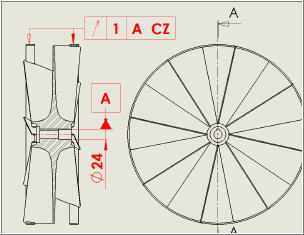

		Pour l'élément tolérancé : un cadre attaché par une ligne de rappel à la surface spécifiée un symbole de battement simple (flèche inclinée de trait fin) l'indication de la tolérance t (1 mm dans l'exemple présenté ci-contre) le repère alphabétique de la surface de référence (ici la lettre A)
Pour l'élément de référence : un cadre attaché à la surface cylindrique placé dans le prolongement de la cote de diamètre.
Ce code s'applique sur les plans, une seule fois et dans une seule vue. Sauf indication particulière de restriction, il s'applique à la totalité de la surface spécifiée.
