Représentation normalisée de la planéité

Codage graphique normalisée

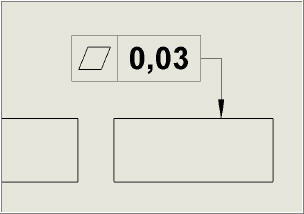

Le codage graphique de la planéité comprend :




  • un cadre attaché par une ligne de rappel à la surface spécifiée;
  • un symbole de planéité (parllélogramme incliné);
  • l'indication de la tolérance t (0,03 mm dans l'exemple présenté ci-contre).

Ce code s'applique sur les plans, une seule fois et dans une seule vue.



Cotation dans un plan

Le plan coté ci-dessous montre comment le technicien a choisi d'indiquer la spécification de planéité, en association avec une autre spécification attachée à la même surface.
