Assemblages démontables avec surfaces prépondérantes : cylindriques

   Cas 1 : encastrement sans positionnement angulaire

Cas 1.3 : Pincement

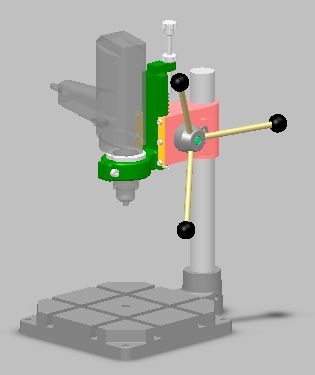

La fente réalisée dans le collier (et dans la bague d'adaptation) lui donne une certaine élasticité. Sous l'action de serrage due à la vis  la pièce se déforme et vient serrer la colonne de perceuse. L'immobilisation est obtenue par adhérence, sans positionnement angulaire.

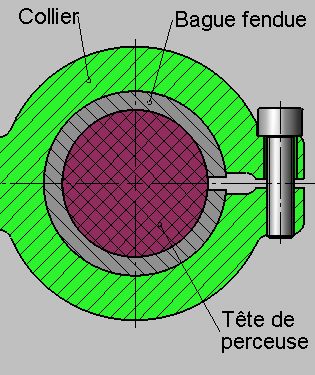

Dans ce dispositif, on remarque une bague épaulée intermédiaire, également fendue, interposée entre le collier et la tête de la perceuse. Son diamètre intérieur correspond à celui de la tête de la perceuse. Cette bague est réalisée à la demande et permet donc l'adaptation du support à toute perceuse.

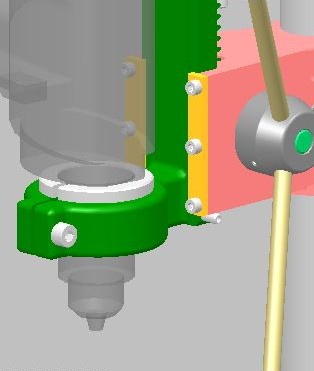

Détail du montage de la perceuse dans le support.
