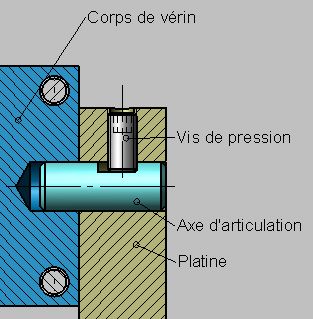

| Le fonctionnement de cette bride pneumatique impose que le corps de vérin soit articulé sur la platine. Le pivot est réalisé par deux axes d'articulation immobilisés dans la platine. L'encastrement est réalisé grâce à des vis de pression sans tête, à empreinte hexagonale creuse et à bout plat.
|
|
Cas 1
