Assemblages démontables avec autres surfaces prépondérantes

  Cas 1 : à partir d'un carré  (ou d'un autre polygone régulier)

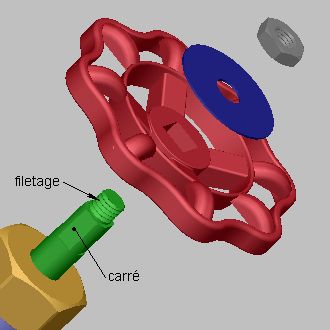

Exemple : encastrement d'un volant sur une vis de manoeuvre de vanne

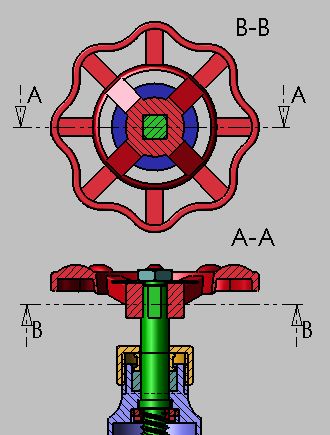

Le volant de manœuvre possède une forme de section carré qui se positionne sur un carré de la vis de manœuvre. Le positionnement axial est obtenu sur l'arbre par l'épaulement en bout du carré. Le maintien en position est réalisé par l'assemblage fileté avec écrou et rondelle.

L'encastrement avec ce type de forme permet de transmettre un couple important mais la réalisation du trou de section carré est d'une précision moyenne pour les pièces mécaniques moulée (robinetterie) ou d'un coût élevé pour les pièces mécaniques aux dimensions très précises.

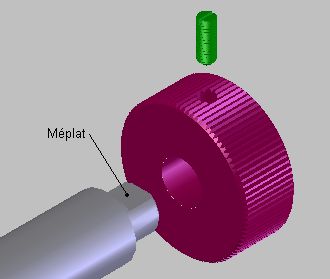

Dans le cas de commande à faible couple à transmettre, on trouve des solutions avec méplat et vis de pression (domaine de l'électronique domestique par exemple).
