Cas 2 : encastrement avec positionnement angulaire

Cas 2.5 : Autres dispositions constructives

Assemblages démontables avec surfaces prépondérantes cylindriques

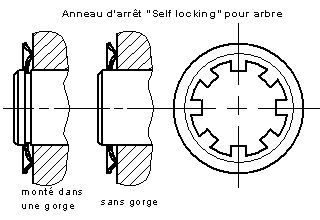

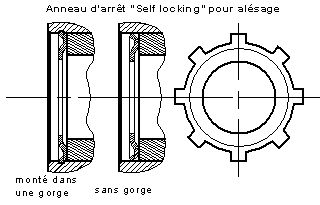

Pour des encastrements ne devant pas être démontés (blocage de pièces en matériaux plastiques ou en alliage léger, dans les matériels grand public), on peut utiliser des anneaux d'arrêt à arc-boutement (type "Grifaxe plus" ou "Self locking") pour arbre ou pour alésage. Ces anneaux se déforment élastiquement dans le sens du montage puis s'arc-boutent sur l'arbre, résistant ainsi à des efforts opposés à leur sens de montage.

• goupille "entre cuir et chair" :

Dans le réducteur FDA utilisé dans un ouvre portail un des pignons est bloqué en rotation par deux goupilles cylindriques se logeant parallèlement à l'axe dans chacune des deux pièces. Ce type de montage illustré par la figure ci-contre est dit "entre cuir et chair".

• goupille tangente :

Dans ce type de solution, l'axe de la goupille est positionné tangent à l'arbre mais perpendiculairement à son axe. Un exemple est présenté dans le chapitre "autres surfaces de contact prépondérantes" cas 2.2. Il est accessible en cliquant sur l'icone ci-contre.

• Anneaux d'arrêt à arc-boutement :
