Assemblages non démontables par rivetage

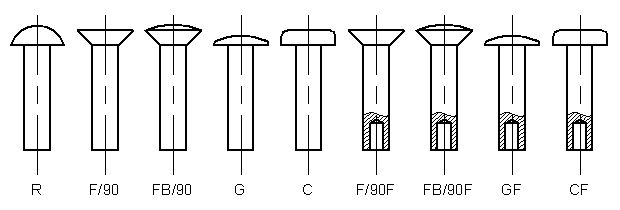

Rivets à tige pleine ou forée

Ces rivets sont proposés avec plusieurs types de têtes permettant une insertion plus ou moins grande dans la pièce (utilisation de fraisurages). Les tiges forées favorisent la formation de la rivure.

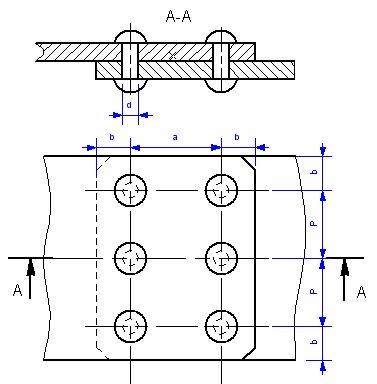

Le positionnement des rivets répond à quelques règles de construction qu'il convient de respecter :

• diamètre du rivet : on prend en première approche une valeur de diamètre définie par d = (45xe) / (15+e)

• diamètre du trou de perçage : 1,1 d que l'on peut réduire à 1,05 d si une meilleure étanchéité est recherchée

• distance entre deux rivets : a= 2,5 d

• Pas, c'est à dire distance entre deux rivets consécutifs d'une même ligne : 3d < P < 10d. Cette fourchette peut être réduite en prenant 2,5d < P < 3,5d si l'on souhaite un assemblage présentant de meilleures caractéristiques d'étanchéité.

• Distance par rapport au bord de tôle b = P/2
