L'opération d'extraction ne s'applique qu'à des points d'une surface non idéale, imaginée ou réelle.

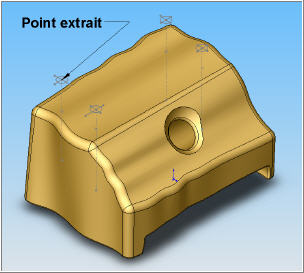

			L'illustration ci-contre montre comment l'on peut extraire des points de la surface supérieure du mors mobile de l'étau. Cette opération pourrait permettre d'identifier des points particuliers intervenant dans le fonctionnement du système mécanique (ce qui n'est pas le cas dans l'exemple ci-contre). L'extraction de points à partir d'un skin model est possible mais n'est pas une opération courante.
			L'extraction de points sur une pièce réelle, par contre, est une opération pratiquée couramment sur les machines de mesurage tridimensionnelles. L'exemple ci-contre montre que l'on peut construire un plan à partir de l'extraction de 4 points d'une surface réelle. Les coordonnées de chaque point sont alors mesurées par rapport à un repère identifié et la construction du plan associé doit respecter des critères d'association précisés par la norme ou proposées par le constructeur de la machine de mesure tri dimensionnelle.
