Afficheur 4 digits

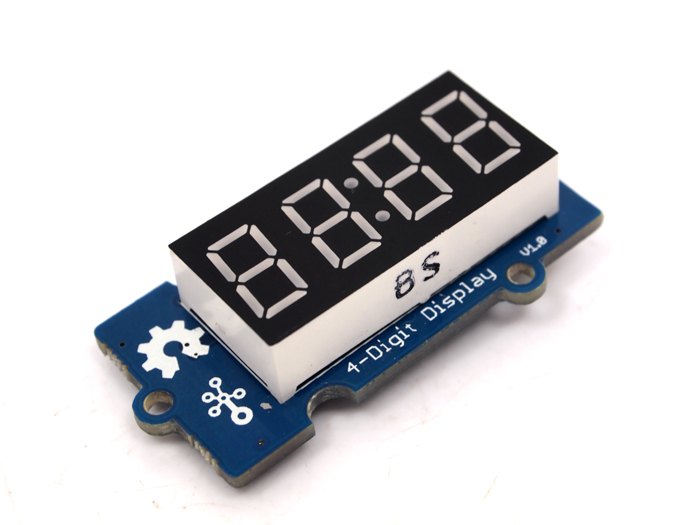

Dans cet exercice, on cherche à utiliser un afficheur 4 digits à 7 segments qui utilise 4 fils.
Pour faire fonctionner cet afficheur, il est nécessaire d'utiliser une librairie Python (fichier ci-dessous).
La broche CLK (signal d'horloge) de l'afficheur doit être reliée à la broche 5 de l'ESP32.
La broche DIO (signal de données) de l'afficheur doit être reliée à la broche 4 de l'ESP32.
Librairie Python à copier sur la carte ESP32 avec Mu ou Upycraft.
Question
Réaliser hors tension le montage
FAIRE VÉRIFIER votre montage avant toute MISE SOUS TENSION
Test de l'afficheur
Modifier le fichier pour que les broches correspondent au câblage physique puis exécuter le fichier suivant pour tester l'afficheur.
Question
Quelle méthode de la librairie permet d'afficher un mot de 4 caractères ?
Question
En utilisant la méthode "number" de la librairie (donc tm.number(x)), réaliser le script pour obtenir un compte à rebours de 10 à 0.
En utilisant la méthode "scroll" de la librairie (donc tm.scroll(x)), modifier le script précédent pour faire scoller "GO" à la fin du compte à rebours.
