Schéma des Liaisons à La Terre ( SLT) Schéma TT

Le réseau de distribution n'est pas totalement isolé de la terre pour deux raisons :

• l'impédance ( Z ) créée par la ligne elle même

• - La mise à la terre du neutre au secondaire du transformateur HT/BT ( nécessaire pour assurer le 0V entre le neutre et la terre et pour prévenir les dangers liés à la foudre dans le cas des lignes aériennes )

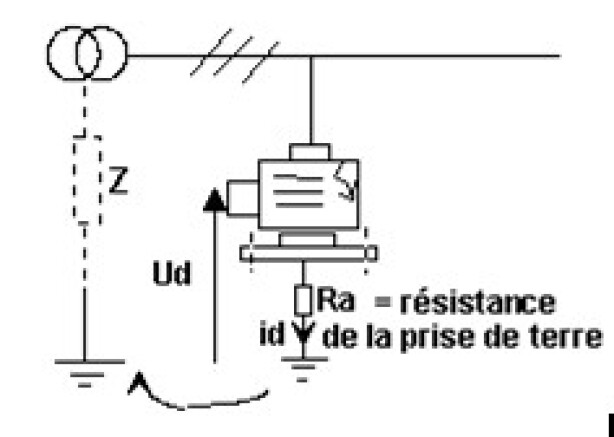

Dans l'exemple ci-dessus, ( chez l'abonné ) suite à un problème d'isolation du moteur, il s'établit une boucle de défaut.

Un courant de fuite ( id ) circule entre la phase et le neutre via la résistance de prise de terre et l'impédance Z .

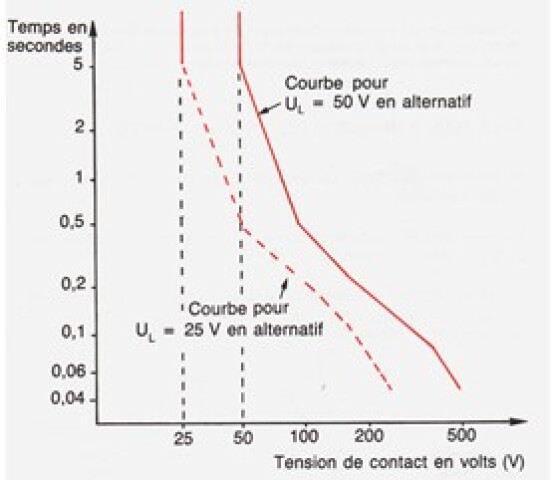

Il en résulte une élévation du potentiel des masses ( Ud ) d'expression Ud = Ra.Id .Pour assurer la protection des personnes le potentiel Ud doit respecter la condition Ud < UL (tension limite de sécurité) et en cas de contact, la coupure doit être effectuée dans un temps maxi imposé.

Exemple :

Mr « Jebidouille » démonte le plastron d'une prise 16A monophasé dans la chambre afin de refaire le papier peint.

Bien sur il n'a pas juger nécessaire d'ouvrir le disjoncteur associé.

• l'électrisation résultera d'un contact de type direct

• Dans le cas le plus défavorable la tension de contact sera de 230 V

• Pour ne pas être électrocuté, la coupure du circuit devra-être réalisée en moins de 200 ms
