Activité de préparation
Activité de préparation SLT TT
Question 1

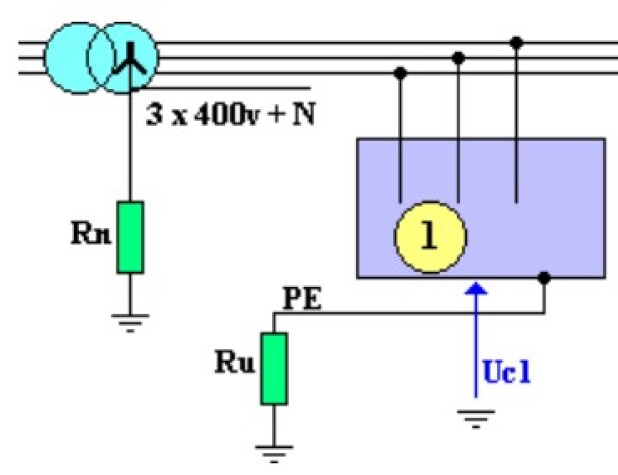

Établir le schéma électrique équivalent pour la situation ci-contre si un défaut franc apparaît entre la phase 2 et l'enveloppe du récepteur 1[1]
Indiquer l'expression de Id (courant de fuite)
Indiquer l'expression de la tension Uc1
Dans le cas ou Rn = 10Ω, Ru = 80Ω , calculer Id, puis Uc1
Argumenter la valeur de la tension de défaut par rapport aux aspects normatifs dans le cas d'un local sec
Question 2

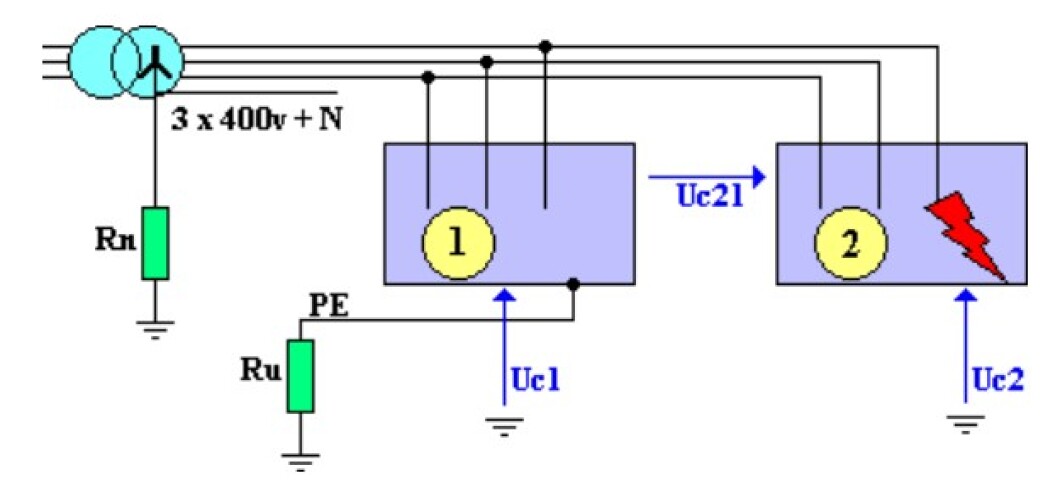

Parmi les deux récepteurs ci-contre[2], quelle anomalie constatez vous ?
Exprimer Uc2 en fonction de Uc1 et U21
En l'absence de courant de fuite dans Ru, que vaut Uc1 ?
Déduire le niveau de tension pour U21 et Uc2
Question 3
En cas de présence d'un défaut franc[3], si l'intensité de fuite ne dépasse pas 30 mA, déterminer la tension Uc1 (Ru = 80Ω)
Quel appareillage permet de détecter les courants de fuite ?
Toujours pour un local sec, déterminer le courant de fuite maximal autorisé sur cet équipement
Question 4
Indiquer les effets d'un courant électrique de 0,01A pendant 5 s sur une personne
Question 5
Expliquer la différence entre un choc électrique par contact direct et choc électrique par contact indirect.
(vous pouvez utiliser des exemples pour expliquer les différences)
Question 6
Quel est l'intérêt pour l'installation électrique de respecter les règles des Schéma des Liaisons à la Terre ?
Remarque :
Pour cette activité reportez vous aux ressources de l'activité de TP
