Distributeur de boissons

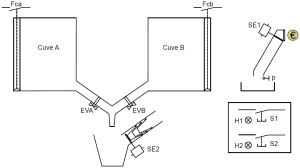

Description
Cet appareil comporte:
Une cuve « A » contenant du « soda orange ».
Une cuve « B » contenant du « soda citron ».
Deux capteurs fin de course à flotteur (fca: cuve « A », fcb: cuve « B ») dont les contacts s'inversent quand les cuves correspondantes sont vides.
Deux électrovannes (EVA: cuve « A », EVB: cuve « B ») commandant l'arrivée des boissons.
Un groupe frigorifique « F » maintenant les boissons à basse température qui ne fonctionne que lorsque au moins une cuve contient du soda.
Deux boutons poussoirs à voyant (S1: cuve « A », S2: cuve « B ») permettant de sélectionner l'une des deux boissons et dont les voyants s'éteignent quand les cuves sont vides.
Un contact « p » de passage pour l'introduction d'une pièce.
Un solénoïde « SE1 » autorisant l'introduction de la pièce de monnaie si au moins l'une des deux cuves contient du soda.
Un solénoïde « SE2 » permettant la descente d'un gobelet.
Fonctionnement de l'appareil:
Si au moins une des deux cuves n'est pas vide, le solénoïde « SE1 » autorise l'introduction et les voyants des cuves non vides sont allumées.
L'introduction d'une pièce de monnaie active le solénoïde « SE2 » pendant 2 secondes pour permettre la mise en place d'un gobelet. Pendant ce temps là, les voyants des cuves non vides sont allumées.
Les voyants « H1 » (pour la cuve « A ») et « H2 » (pour la cuve « B ») sont allumés pour signaler les boissons possibles en fonction du remplissage des cuves.
L'action sur l'un des boutons poussoirs enclenche la commande pendant 5 secondes de l'électrovanne correspondant à la boisson sélectionnée, ce qui permet le dosage de la quantité de liquide. Pendant le temps du remplissage du gobelet, seul le voyant de la boisson sélectionné reste allumé.

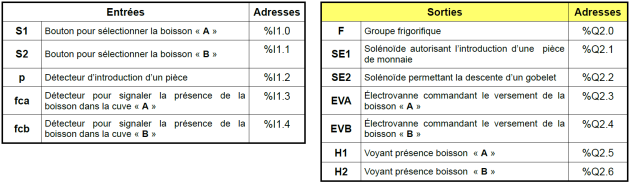

Question
Question
Question

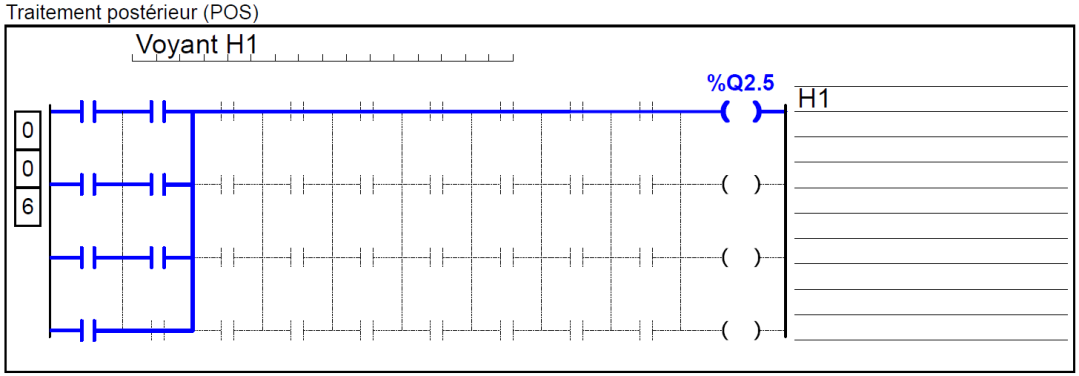

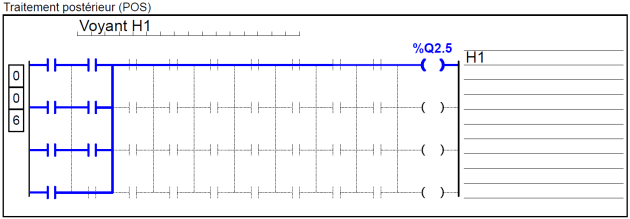

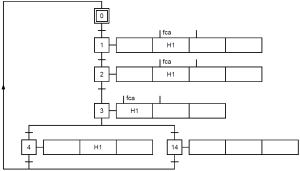

COMPLÉTER ci-dessous la programmation de la sortie « H1 »
