Expérience 1
En sélectionnant la sonde interne, mettez 1.1 Ref ON, chauffez le four à l'aide de l'interrupteur 1.2 sur HEAT, et notez la tension de sortie du thermocouple en mV aux différentes températures indiquées dans le tableau. (effectuer la lecture de la tension sur les bornes : bananes jaunes/vertes) de la sonde thermocouple externe J. Prenez toujours les valeurs lorsque le four est en phase de chauffage et non lorsqu'il refroidit.
Température lue sur le contrôleur (°C) | Tension de sortie (mV) |
|---|---|
35 | |
40 | |
45 | |
50 | |
55 | |
60 |

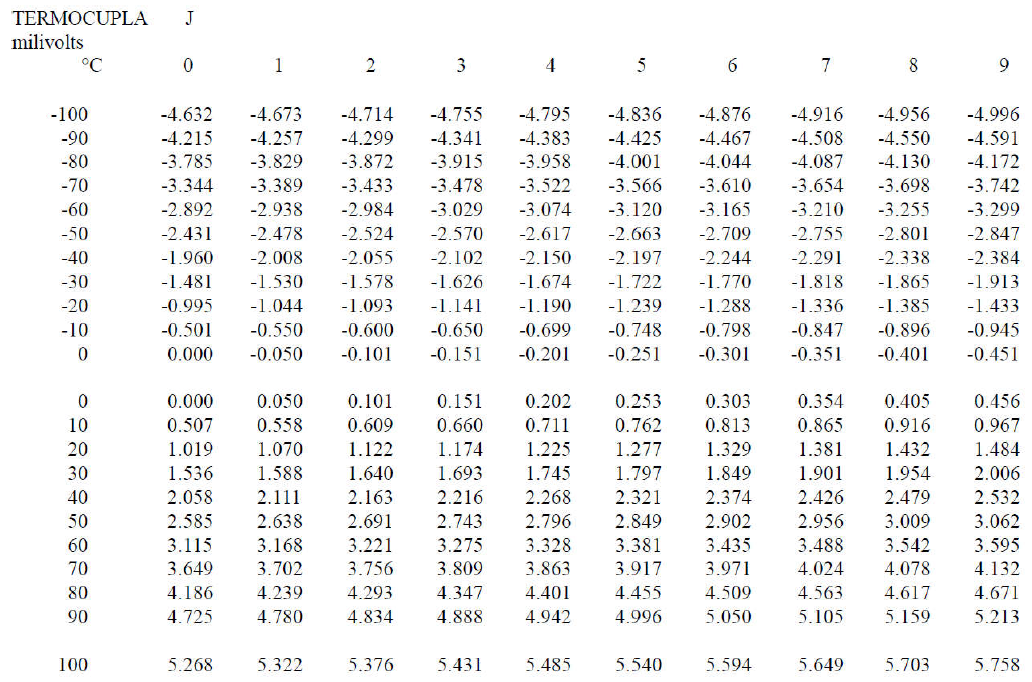

Les thermocouples sont normalisés et pour chaque température, le capteur doit donner une tension définie. Le tableau suivant montre les différentes températures avec leurs tensions correspondantes.
La tension de sortie est toujours la différence de tension entre la soudure froide et la soudure chaude. Les valeurs du tableau sont équivalentes aux valeurs avec la soudure froide à 0°C. Pour cette raison, la valeur de la température ambiante doit être ajoutée à la tension obtenue lors du test afin de pouvoir la comparer avec la valeur du tableau.
Conclusions
Les valeurs du tableau concordent-elles avec les valeurs obtenues lors des tests ? S'ils ne correspondent pas, découvrez ce qui pourrait en être la cause.
Quelle est la sensibilité de ce type de thermocouple
Que sont les câbles de compensation ? Pourquoi est-il nécessaire d'utiliser dans les thermocouple?
