Moteur commandé par un circuit spécialisé

Pour pouvoir commander un moteur dans les 2 sens de rotation aisément il est nécessaire d'utiliser un circuit spécialisé appelé "driver" ou " pont en H".

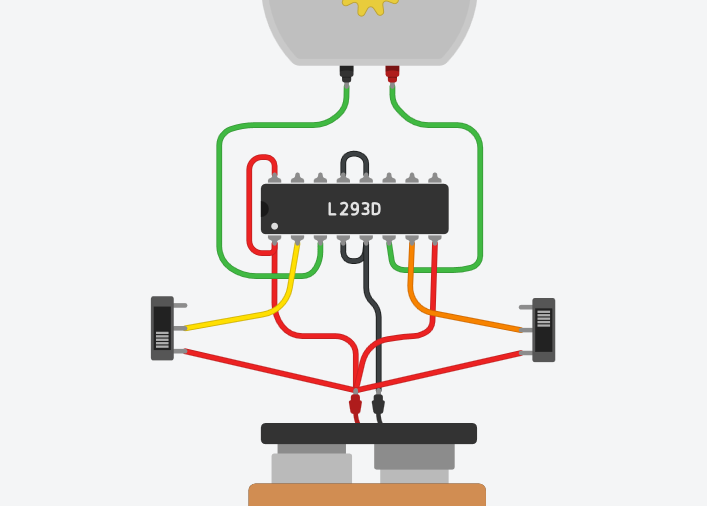

Modifier le schéma précédent selon le schéma suivant :

Simulation

Commande à l'aide des interrupteurs

Agir sur les interrupteurs et observer le comportement du moteur.

Afin de clarifier l'influence des interrupteurs compléter le tableau de fonctionnement ci-dessous

Position interrupteur GAUCHE

Position interrupteur DROIT

état du moteur

basse

basse

arrêt (0 rpm)

.

.

.

.

.

.

.

.

.
