Poids d'une travée

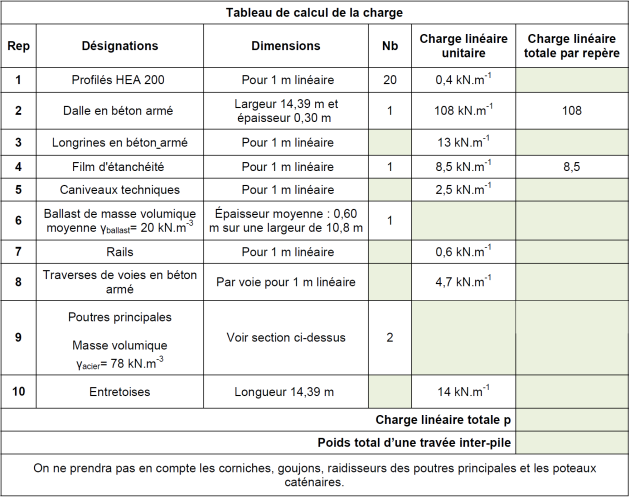

Les données des matériaux utilisés (nature et dimensions) sont fournies dans le tableau ci-dessous

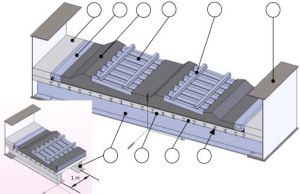

Q19 / REPÉRER, sur la figure ci-contre les éléments du tableau numérotés de 1 à 10.
Q20 / EFFECTUER, en complétant le tableau (cases grisées), le calcul des charges linéaires, pour les éléments
,
et
,en kN.m-1. En DÉDUIRE la charge linéaire totale, notée p, de la travée.
PRÉCISER le détail du calcul des charges linéaires pour les repères et .
Q21 / A partir de la longueur d'une travée[1], CALCULER le poids total en Newton d'une travée « inter-pile ».
On assimile la travée à une poutre soumise à une charge uniformément répartie (le poids de l'ensemble).

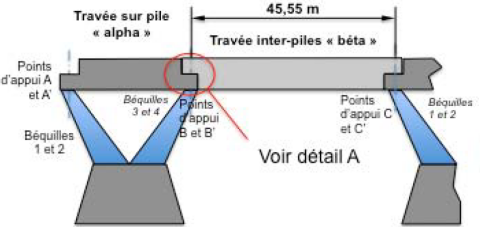

Q22 / Pour la travée « inter-pile » représentée ci-contre, INDIQUER le nom des points d'appuis et ENTOURER les points d'appuis sur la figure.
Q23 / A partir de vos calculs précédents et du schéma ci-contre, DÉTERMINER l'effort à régler dans chaque vérin du tétrapode lors de la mise en place sur les appuis définitifs.
