Détermination graphique de la résultante des efforts dus au vent

Objectif

Déterminer graphiquement la résultante des efforts dus au vent que peut supporter la structure.

Q5 / COMPLÉTER le bilan des actions mécaniques. MARQUER d'un point d'interrogation les cases qu'il n'est pas possible de renseigner à ce stade.

Q6 / RAPPELER les propriétés du PFS appliqué à la modélisation retenue.

Q7 / RAPPELER les conditions pour la résolution du problème (levée des inconnues).

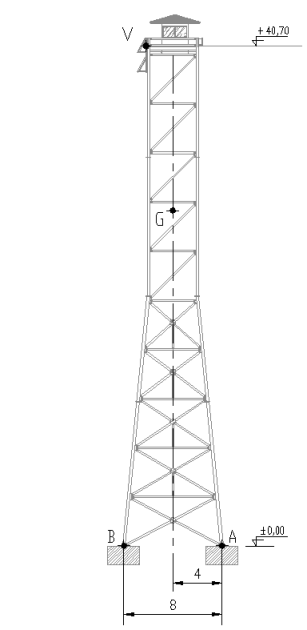

Q8 / TRACER, sur la figure ci-dessous :

  • le vecteur modélisant l'action du poids de l'ensemble (en VERT)

  • la direction de la résultante des efforts due au vent (en BLEU)

MARQUER d'une croix (\(\star\)) le point de concours I.

Échelle de représentation des forces : \(1cm \equiv 10 kN\)

Q9 / TRACER le dynamique des forces et EN DÉDUIRE les inconnues, à REPORTER dans le tableau ci-dessous.

JUSTIFIER les valeurs, SE SERVIR de l'échelle.
