Flux d'énergie thermique

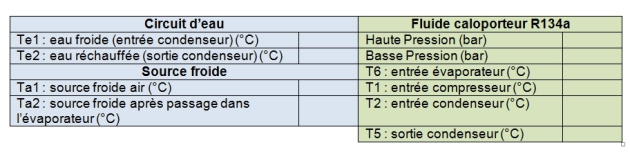

Q11 / COMPLETER les mesures de températures dans le tableau suivant en les relevant directement sur la PAC à partir de l'écran digital (visualisation).
Q12 / COMPLETER les mesures de pressions en faisant une lecture directe sur les manomètres.
Q13 / REPORTER ces mesures de températures et de pressions sur le schéma ci-dessous.
L'écoulement naturel de la chaleur (flux d'énergie thermique) s'effectuant toujours d'un corps chaud vers un corps froid, on peut définir la pompe à chaleur comme un inverseur de flux : un matériel permettant de réaliser l'écoulement de chaleur inverse du sens naturel, c'est–à–dire d'un milieu froid vers un milieu chaud.
Une dépense d'énergie sera bien entendu inévitable pour réaliser ce transfert inverse. L'énergie nécessaire pour assurer le transfert doit être inférieure à l'énergie thermique restituée pour que le système ait un intérêt.
Q14 / D'après les valeurs de températures, PRÉCISER si l'énergie thermique est cédée selon le flux naturel (chaud → froid) ou inversé.
Q15 / DÉFINIR le changement d'état du fluide caloporteur pour chaque principe physique mis en œuvre.
