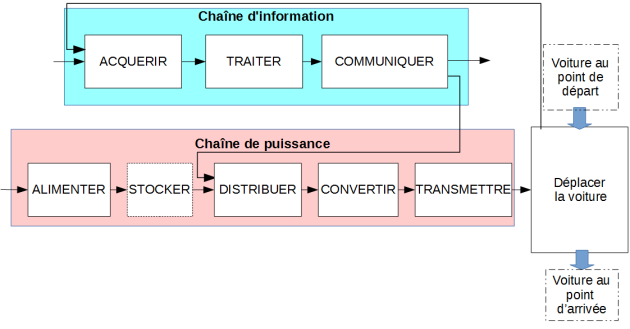

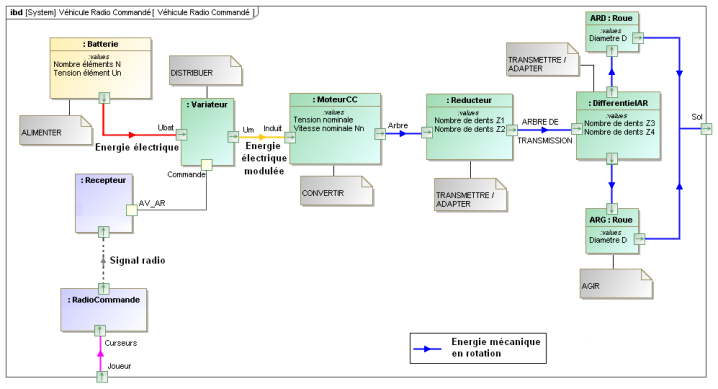

Q4/ A partir de la représentation fonctionnelle et du diagramme ci-dessous identifier quels sont les composants qui réalisent les différentes fonctions de la chaîne d'information et de la chaîne d'énergie, puis compléter le document réponses.
carte de gestion, Batterie Variateur Manette gauche Réducteur et différentiel Câble électrique Voyants, émetteur/récepteur, Moteur à courant continu Plus d'éléments à catégoriser | ACQUÉRIR Déposez ici Solution Manette gauche TRAITER Déposez ici Solution carte de gestion, COMMUNIQUER Déposez ici Solution Voyants, émetteur/récepteur, ALIMENTER Déposez ici Solution Câble électrique STOCKER Déposez ici Solution Batterie DISTRIBUER Déposez ici Solution Variateur CONVERTIR Déposez ici Solution Moteur à courant continu TRANSMETTRE Déposez ici Solution Réducteur et différentiel |
Variateur : Un variateur est un organe électrique permettant faire varier puissance délivrée au moteur en fonction d'une commande ( ordre ). On parle de variateur de vitesse (la vitesse de rotation du moteur varie en fonction de la valeur de la commande reçue)
