Organisation de la chaîne d'énergie - Etude sur dossier

L'étude porte sur un volet roulant solaire de marque "VELUX".

Les documents techniques présentant le système sont :

• Aspect fonctionnel : DT1, DT2.

• Aspect structurel : DT3, DT4, DT5, DT7.

• Aspect comportemental : DT6.

PRENDRE connaissance du dossier technique [pdf]

Vous répondrez sur le document réponse fournit et consultable ici : document réponse [pdf]

Q1 / A l'aide des documents techniques DT1, DT3 et DT4, IDENTIFIER les solutions technologiques qui assurent les fonctions décrites dans le tableau ci-dessous.

Aide : Les solutions technologiques sont indiquées dans des "Blocks" dans le diagramme des exigences

Fonctions à assurer

Solutions technologiques

Stocker le volet

Guider le volet

Déplacer le volet

Assurer une tension pour un enroulement correct

Maintenir le volet en position lorsque le moteur n'est pas alimenté

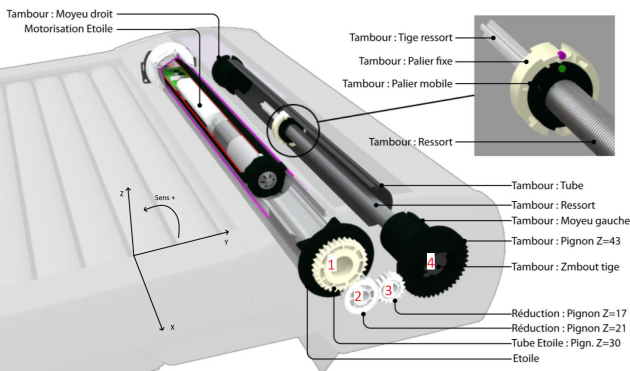

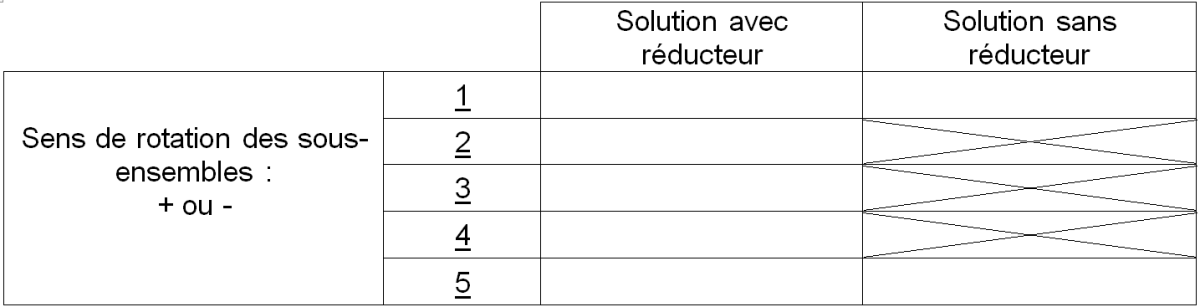

Q2 / A l'aide des documents techniques DT4 et DT5, PRECISER, dans le tableau ci-dessous, le sens de rotation, positif ou négatif, des sous-ensembles cinématiques 1 à 5 lors d'une phase de descente du volet.

Aide : le sens est donné positif pour une rotation trigonométrique (anti-horaire) suivant le repère (x,y,z). Le volet roulant passe sous l'étoile

Q3 / Sachant que l'on déroule 26 lames lors d'une descente de volet, DETERMINER le nombre de tours effectués par le sous-ensemble cinématique 1 dont fait partie l'étoile. (bien observer l'étoile).

Q4 /Le sous-ensemble cinématique 4 réalise 3,6 tours lors d'une phase de descente. A l'aide du document technique DT4, DONNER la démarche (le calcul) permettant d'aboutir à ce résultat.

aide

Info : Utiliser le calcul du Rapport de réduction :R =\( \frac {Produit du Nb de dents des Roues menantes}{Produit du Nb de dents des Roues menées}\) = \(\frac {Z1xZ2xZ3 }{Z2xZ3xZ4}\) = \(\frac {Z1 }{Z4}\)

Q5 / MESURER le temps nécessaire pour descendre de 5 lames. En déduire par le calcul la fréquence de rotation Nétoile de l'étoile en tr/min .

Fréquence de rotation (tr/min) = nombre de tours (tr) / temps (min)

Q6 / RECHERCHER la fréquence de rotation Nmoteur du moteur pendant la phase de descente. (voit DT6)

Q7 / DETERMINER le rapport de réduction Rtrain du réducteur à train épicycloïdal associé au moteur.

aide
