Questionnement d'ordre général "Flexion et Moment Quadratique"
Remarque :
Cette partie est à traiter en premier lieu par tous les élèves, elle fait référence aux fiches de connaissances « Résistance des matériaux et structures porteuses » développées dans ce module.
Q1\ Dans une structure de type bâtiment ou ouvrage d'art Indiquer la différence entre un poteau et une poutre.

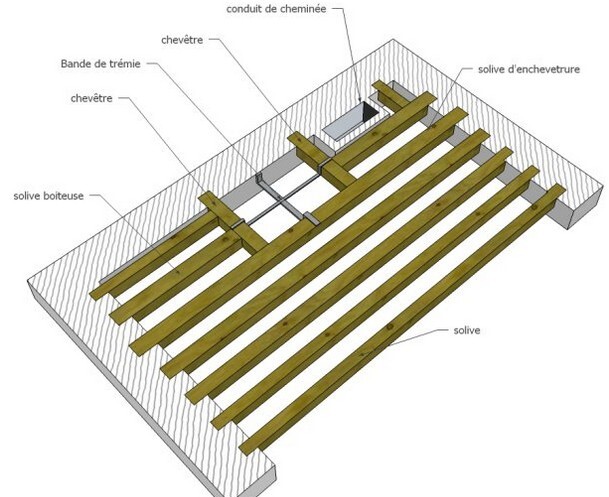

Q2\ Indiquer à quelle type d'élément fait référence la solive (poteau ou poutre)
Q3\ Dans le cas d'une charge en appui au centre de la barre, vous déduisez que la barre est soumise à une contrainte du type ........................
Une des caractéristiques d'une poudre indépendamment de sa matière et le moment quadratique \(\mathbf { \large {I=\frac{b \times h^3}{12}}}\)
Q4\ Indiquer l'unité usuelle du Moment Quadratique (I)

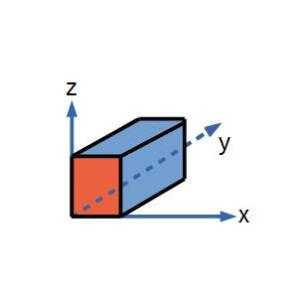

Q5\ Dans le tableau Représenter en trois dimensions :
cas N°1 : La poutre posée sur le Plat dans le plan (X,Y) ;
cas N°2 : La poutre posée sur le Champ dans le plan (X,Y).
En vue du calcul du moment quadratique I :
pour une charge verticale selon l'axe Y, Identifier b et h ;
pour une poussée horizontale selon X, Identifier b et h.
