VMC Double Flux - Utilisation

Q17 / Pour l'habitation dont le plan est fourni, INDIQUER les emplacements des bouches d'extraction de l'air vicié en rouge et les emplacements des bouches d'entrée d'air neuf en bleu.

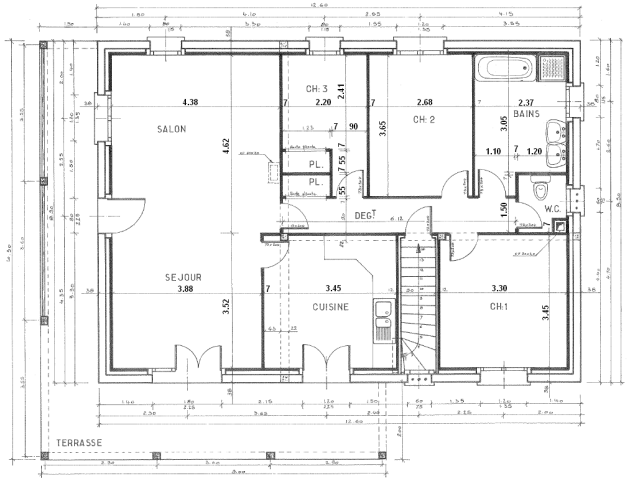

| Plan[1] |

MéthodeEmplacement des bouches

L'emplacement des bouches doit être le plus éloigné possible des passages d'air.

Q18 / CALCULER le débit total en Petite Vitesse (PV) et Grande Vitesse (GV).

Pièce

PV (m3·h-1)

GV (m3.h-1)

Cuisine

45

135

Salle d'eau

30

30

WC

30

30

Total

Q19 / CALCULER le volume total d'air à renouveler « v » sachant que la hauteur sous plafond « HSP » est de 2,5m.

Pièce

Calcul

Volume (m3)

Séjour

3,88 × 3,52 × 2,5

Salon

Cuisine

Chambre 1

Chambre 2

Chambre 3

Salle de bain

(2,37 × 3,05 +1,1 × 0,6) × 2,5

WC

Total

EN DÉDUIRE le temps « t » nécessaire pour que le volume soit entièrement renouvelé (fonctionnement en PV).

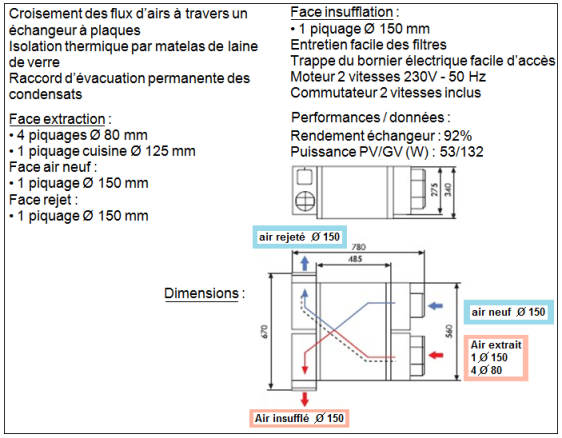

ComplémentCaractéristiques du caisson choisi

Q20 / CALCULER l'énergie électrique consommée sur une année sachant que la ventilation fonctionne (tous les jours) en :

  • grande vitesse 1h pour le repas de midi et 2h pour le repas du soir

  • petite vitesse tout le reste du temps

COMPARER avec la consommation de la VMC simple flux.

Estimation du gain en énergie

Pour l'habitation dont le plan est fourni, on considère que :

  • le débit d'air total de la VMC est de 115m3·h-1

  • la température de l'air extérieur est de 8°C

  • la température de l'air entrant de la VMC double flux est de 17°C

  • la température de l'air intérieur est de 20°C

Q21 / CALCULER l'énergie « WJOUR » nécessaire, par jour, pour chauffer l'air entrant :

  • dans le cas de la VMC simple flux

  • dans le cas de la VMC double flux

Rappel

W = m x C x (TFINALE – TINITIALE)

avec :

  • Chaleur massique de l'air : C = 1 000 J·kg-1·K-1

  • Masse Volumique de l'air : \(\rho\) = 1,2 kg·m-3

Méthode

CALCULER d'abord le volume d'air renouvelé par jour : « VJOUR » puis la masse « m » de l'air renouvelé (par jour).

Q22 / CALCULER le gain d'énergie réalisé, par jour, grâce à la VMC double flux.

  • Simple flux : WJOUR TOTAL =

  • Double flux : WJOUR TOTAL =

  • GainJOUR =

Q23 / CALCULER le gain réalisé, par an, grâce à la VMC double flux (sachant que le coût moyen du kWh est de 0,2276€).
