Prise en main de la VMC simple flux

On souhaite réaliser l'installation d'une VMC dans une maison de 100m² équipée d'une cuisine, 3 chambres, une salle à manger, 1 salle de bain et un WC.

Q5) Indiquer quelles bouches d'air de la VMC seront utilisées ?

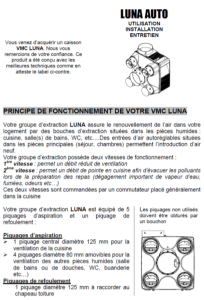

| VMC LUNA [pdf] |

Q6) Mesurer à l'aide de la prise « mesure d'énergie » et de l'anémomètre la consommation énergétique de la VMC et la vitesse du vent. Reporter vos valeurs dans le tableau et compléter le tableau en calculant le débit pour les deux vitesses (voir indice ci-contre).



| Anémomètre « SKYWATCH Xplorer » |

Remarques pour compléter le tableau : Exprimer la puissance en W, la vitesse de l'air en m·s-1 et le débit d'air extrait en m3·h-1

Q7) Sachant que la ventilation fonctionne (tous les jours) en :

  • grande vitesse 1h pour le repas de midi et 2h pour le repas du soir ;

  • petite vitesse tout le reste du temps.

Calculer l'énergie électrique ESF en kWh, consommée par la VMC sur 1 an.

Rappel : E= P × t



Q8) Calculer le volume d'air de la maison (prendre une hauteur de 2,5m).

Volume d'air en m3 sachant que la surface de la maison est de 100m2



Q9) A l'aide de vos mesures, indiquer le taux de renouvellement d'air de la maison par heure en PV :

Le taux de renouvellement est égal au Volume horaire renouvelé par la VMC divisé par le Volume de la maison.



La réglementation d'hygiène décrite dans l'arrêté du 24 mars 1982 sous-entend un renouvellement d'air minimum de 0,5 volume par heure pour l'habitat.

Q10) Par rapport à vos mesures, cette réglementation est-elle respectée pour la maison de 100m² ?
