Conception de la casquette avec le logiciel « CATIA »

Une innovation pour le toit de l'abribus peut être une partie amovible qui augmente la surface du toit de 30 % selon les conditions climatiques. En effet, il est judicieux d'avoir une protection solaire (ou contre la pluie) plus large en attendant le bus.

Travail à faire :

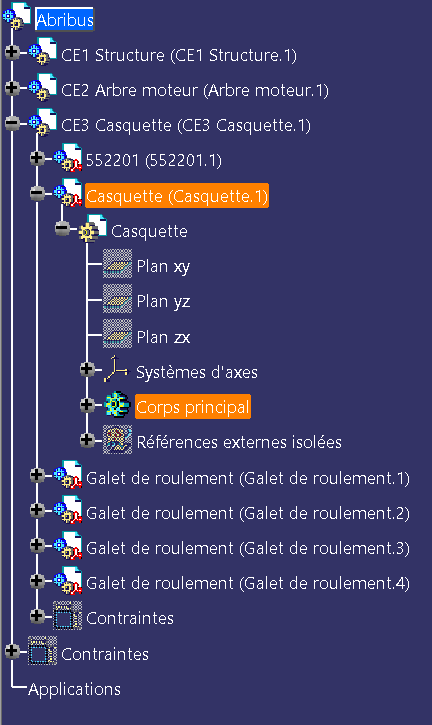

  • Dans l'arbre de construction du fichier 0_AbriBus.CATProduct , CLIQUER sur CE3 Casquette (Product) puis DOUBLE-CLIQUER sur le corps principal de la pièce Casquette pour pouvoir travailler directement dans le fichier de la pièce « Casquette ».

CONSULTER la ressource « TPWorks » située sur le serveur du lycée :

  • commun/03Terminales/Ressourcesti2d/basesTPWks/04_guidages_translation/index.html

CLIQUER sur « Indirect » puis « Galets »



 INDIQUER le ou les mouvements possibles avec cette technologie de guidage employée.



INDIQUER le nom de la liaison entre la casquette et le toit de l'abribus.



INDIQUER le nom de la liaison entre l'axe « porte galet » et la casquette.



PRÉVOIR la fixation des galets de guidage (rattachés à la casquette) qui permettent la liaison glissière avec l'abribus.

La casquette ne pouvant être au raz des barres du toit de l'abribus à cause des vis, prévoir des cales de compensation de hauteur (entretoises)

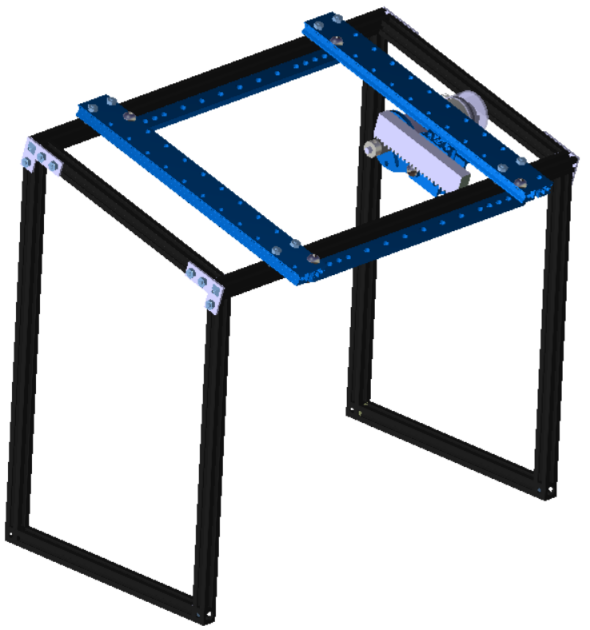

PRÉVOIR la fixation de la casquette avec la crémaillère (liaison encastrement) qui donne le mouvement de translation par l'association avec le pignon moteur.

La position des dents de la crémaillère par rapport à celles du pignon moteur est actuellement en position optimum de fonctionnement sur la maquette numérique. COMPENSER le jeu entre la crémaillère et la casquette.



REALISER le design de la casquette amovible, un modèle de casquette (plaque simple) est fourni.

  • Design du bord principal de la casquette (découpe en frise)

  • Inscriptions : par exemple : « Limoges Métropole » ; « TCL » ; « Arrêt Lycée Turgot » 1, 2 ou les 3 à la fois ou toute autre personnalisation...

    • Astuces "Aide pour insérer un texte" : Double-cliquer sur la vidéo ci-dessous pour la visionner en grand format.

      Ne pas oublier d'orienter le texte à votre guise dans le fichier CatDrawing avant de le convertir en fichier dxf.

  • Réalisation : découpe laser sur plastique ou bois.

  • PRÉSENTER ce travail dans votre diaporama en exposant votre démarche (séance 6).
