Conception du Boîtier
Le robot secouriste nécessite l'implantation de différents composants électroniques de commande et de traitement de l'information.
En plus de contenir les composants électroniques (Carte de traitement de l'information, Module de communication, Batteries de stockage de l'énergie), votre conception devra :
les protéger contre les agressions du milieu environnant ( Humidité ).
Être démontable.
S'adapter à la structure sans perturber les autres fonctionnalités.
Méthode : 1 - Définition de la solution technologique
Faire un croquis, présentant votre conception en mettant en évidence les solutions apportées à chacune des problématiques.
EXPLIQUER vos choix de formes, dimensions, fixation etc... qui respectent le cahier des charges.
Méthode : 2- Importation des composants
Lancer SOLIDWORKS » à partir du dossier « Logiciels » présent sur le bureau.
OUVRIR l’assemblage ''Boitier_Electronique.sldasm'' en le téléchargeant ci-dessous.
Les composants suivants sont contraints en position dans cet assemblage.
Carte de traitement de l'information.
Module de communication.
Batteries de stockage de l'énergie.
OUVRIR le fichier assemblage « 0_Robot_Secouriste.sldasm ».
ACTIVER la ''Structure propulsion'' dans l'arbre de construction
IMPORTER ce sous-assemblage ''Boitier_Electronique.sldasm''.
Méthode : 3- Conception du boitier

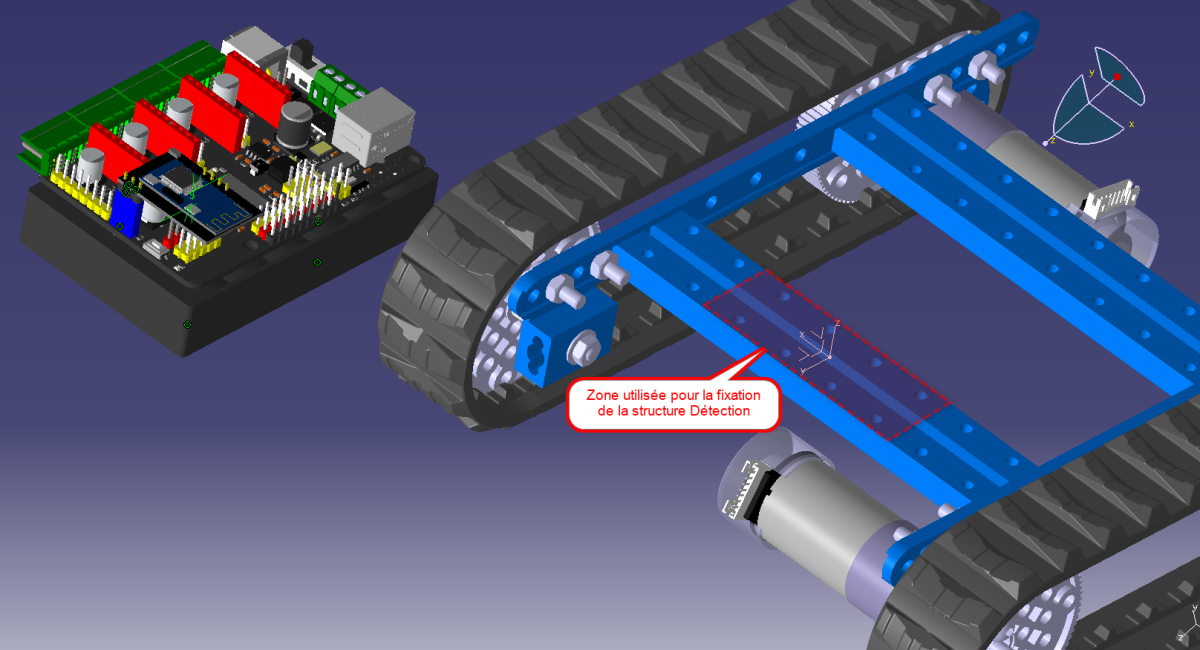

Créer une nouvelle pièce ( le boîtier) dans cet assemblage et contraindre le repère de cette pièce au point de fixation sur la structure.
La réalisation de la maquette numérique sera faite en travaillant en contexte, c'est à dire en s'appuyant sur les géométries des pièces environnantes.
Vous pouvez procéder à la conception du boîtier.
Méthode : 4- Conception du couvercle
Créer une nouvelle pièce ( le couvercle) dans l'assemblage et contraindre le repère de cette pièce au point de fixation sur le boîtier.
La réalisation de la maquette numérique sera faite en travaillant en contexte, c'est à dire en s'appuyant sur les géométries des pièces environnantes.
Vous pouvez procéder à la conception du couvercle.
Méthode : 5- Choix des matériaux
Afin de pouvoir répondre à la problématique du Cahier des charges (Cdc), il est important d'effectuer des choix de matériaux par comparaison. D’après les fonctionnalités de la (ou des) pièce(s) créée(s) ainsi que des contraintes de fabrication, vous allez utiliser le logiciel CES Edupack.
Lancer CES Edupack » à partir du dossier « Logiciels » présent sur le bureau.
