Fonctionnement par à-coups
un appui maintenu sur le poussoir « SM » provoque la montée du volet roulant (KMM)
un appui maintenu sur le poussoir « SD » provoque la descente du volet roulant (KMD)

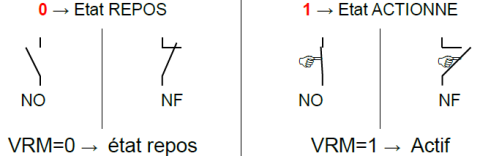

Q11 / Le schéma électrique ci-dessus permet de réaliser la commande de la montée du volet roulant suivant le cahier des charges, EXPLIQUER l'intérêt de mettre « » e «t » en série.
Q12 / ÉTABLIR le schéma de commande ci-dessus de la descente du volet « KMD » sur le modèle du schéma de commande de la montée.

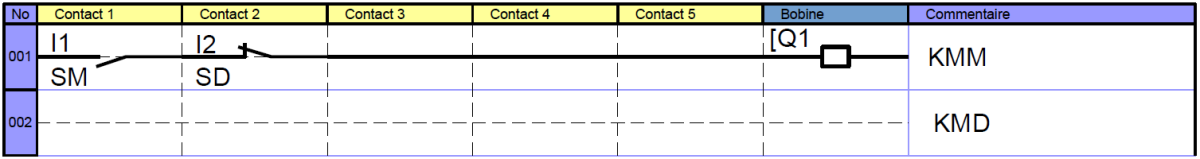

Q13 / PROGRAMMER les schémas de commande de « KMM » et « KMD » (voir TUTORIEL)
TRANSFÉRER le programme dans le module : (voir TUTORIEL)
« Transfert » → « Transférer programme » → « PC>Module ». Une nouvelle fenêtre s'ouvre, DÉCOCHER les deux premières options mais SÉLECTIONNER les deux dernières options puis VÉRIFIER le fonctionnement et faire VALIDER.
Q14 / RÉALISER les différentes situations du tableau et noter l'état du moteur.
SM | SD | KMM | KMD |
|---|---|---|---|
0 | 0 | ||
0 | 1 | ||
1 | 0 | ||
1 | 1 |

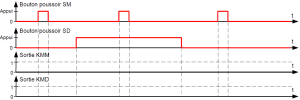

Q15 / A partir des essais, COMPLÉTER les chronogrammes.
Q16 / ÉTABLIR l'équation de « KMM » en fonction de « SD » et « SM » :
