Fonctionnement avec mémorisation
un appui bref sur le poussoir « » provoque la montée du volet roulant ()
un appui bref sur le poussoir « » provoque la descente du volet roulant ()
Remarque : Le contact 5 « », en série avec la bobine de « », est un verrouillage électrique pour interdire la commande simultanée du mouvement de la montée et de la descente. (comme le contact 4 « »)

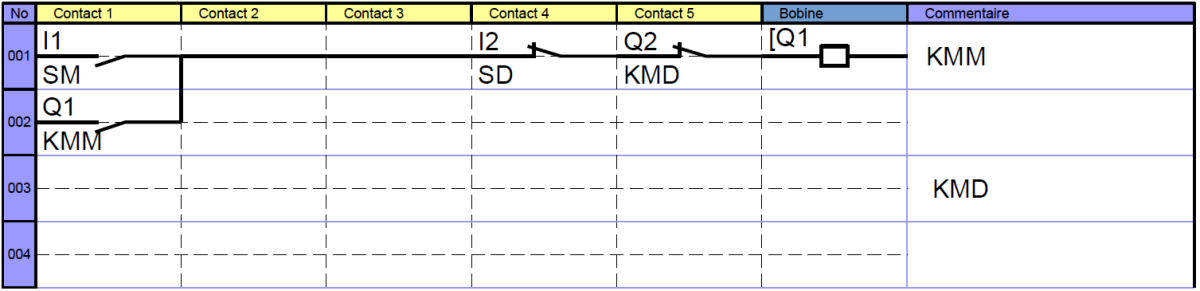

Q17 / Le schéma électrique ci-dessus permet de réaliser la commande de la montée du volet roulant suivant le cahier des charges. ÉTABLIR le schéma de commande de la descente du volet « KMD » sur le modèle du schéma de commande de la montée « KMM ».
Après être revenu en mode « Edition » (icône )
EFFACER le programme précédent. PROGRAMMER les schémas de commande de « KMM » et « KMD » (voir TUTORIEL)
TRANSFÉRER le programme dans le module puis VÉRIFIER le fonctionnement et faire VALIDER.
Q19 / ÉTABLIR l'équation de « KMM » en fonction de « SD », « SM », « KMM » et « KMD »

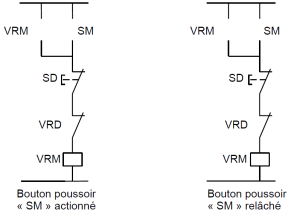

Q20 / REPRÉSENTER l'état des contacts quand la sortie « Q1 » (KMM) est activée:
A gauche lorsque le bouton «SM» est actionné
A droite, lorsque le bouton «SM» est relâché
Q21 / D'après le comportement du schéma électrique pour la montée, en DÉDUIRE la fonction du bouton poussoir « » , bouton poussoir « » , contact « », contact « » .

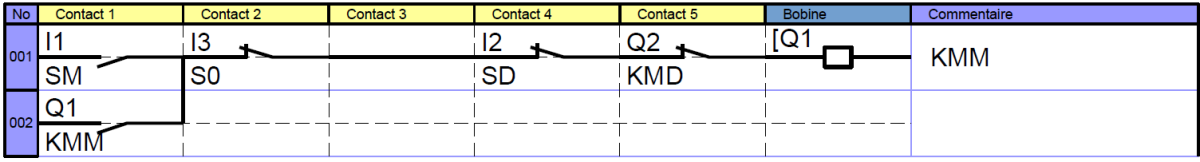

Q22 / MODIFIER votre programme pour insérer le bouton poussoir « S0 » comme indiqué ci-dessous. Ne pas oublier de mettre « S0 » également pour la sortie « KMD ».
TRANSFÉRER le programme dans le module puis VÉRIFIER le fonctionnement et faire VALIDER.

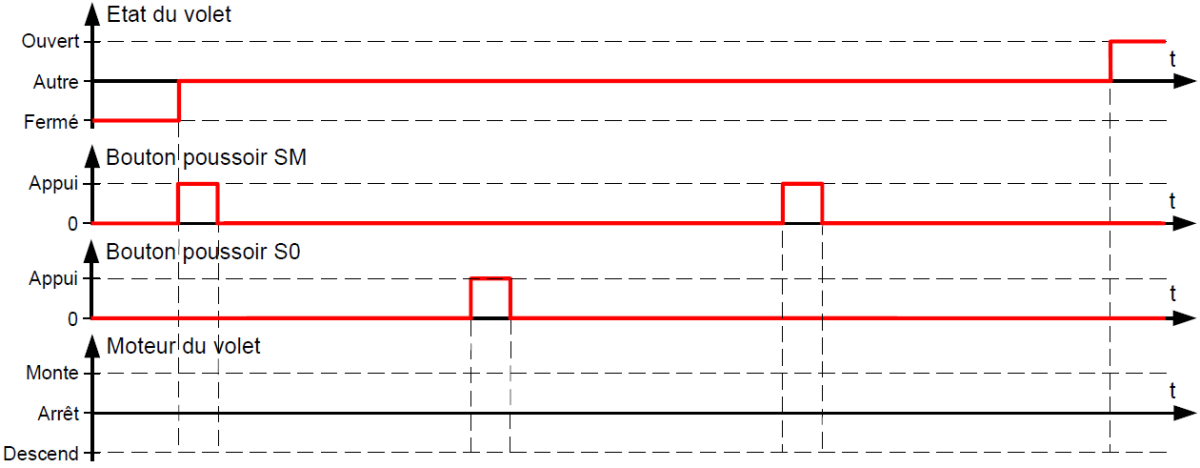

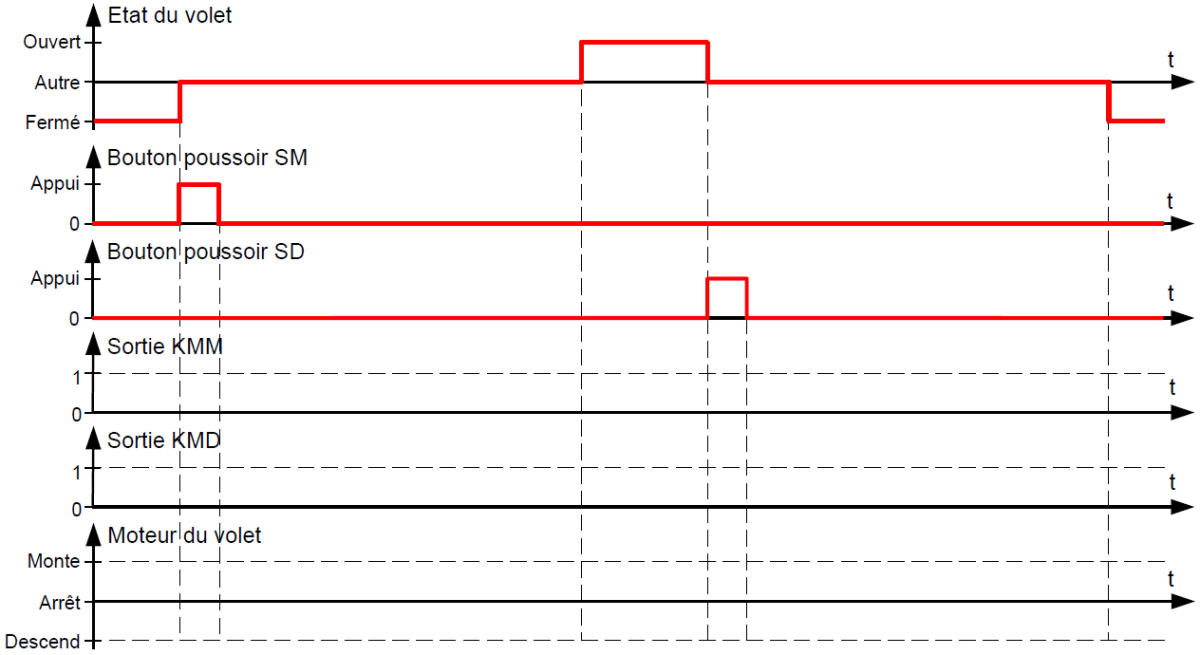

Q23 / A partir des essais, COMPLÉTER le chronogramme.
Q24 / EXPLIQUER l'intérêt de ce bouton poussoir « S0 ».
Q25 / D'après le comportement , en DÉDUIRE la fonction du bouton poussoir « », du bouton poussoir « », du contact « », du contact « ».
