Réglages et branchements
Face avant

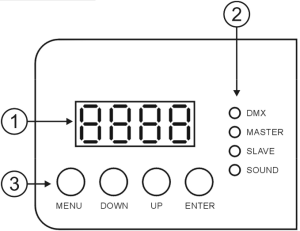

1. ECRAN (affiche les différents menus et les fonctions sélectionnées)
2. LEDS
DMX | Allumé | Présence d'un signal DMX |
|---|---|---|
MASTER | Allumé | Mode maître |
SLAVE | Allumé | Mode esclave |
SOUND | Clignote | Activation musicale |
3. TOUCHES
MENU | Pour sélectionner les fonctions de programmation |
|---|---|
DOWN | Pour reculer dans les fonctions sélectionnées |
UP | Pour avancer dans les fonctions sélectionnées |
ENTER | Pour confirmer la fonction sélectionnée |
Face arrière

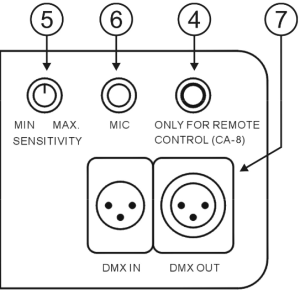

4. ENTREE POUR LE CONTROLEUR A DISTANCE : connecter le contrôleur à distance optionnel via l'entrée jack 1/4" afin de contrôler l'appareil au niveau du stand by, de la fonction et du mode
5. SENSITIVITY : vous pouvez régler la sensibilité du micro si vouz utilisez cet appareil de façon autonome ou en mode maître/esclave
6. MICRO : est utilisé pour commander les programmes internes au rythme de la musique
7. DMX IN/OUT : est utilisé pour les configurations en DMX512, utiliser des câbles symétriques XLR M/F à 3 broches pour relier les appareils entre eux
Réglage de l'adresse (canal) DMX512
Appuyer sur la touche MENU jusqu'à ce que
soit affiché à l'écran (lire l'afficheur à l'envers car la Lyre est supposée suspendue à un portique).Appuyer sur la touche ENTER, l'écran commence à clignoter.
Utiliser les touches DOWN et UP pour changer l'adresse DMX512.
Quand l'adresse désirée est affichée à l'écran, appuyer sur la touche ENTER pour confirmer le choix.
Pour retourner aux fonctions sans effectuer de changements, appuyer à nouveau sur la touche MENU.

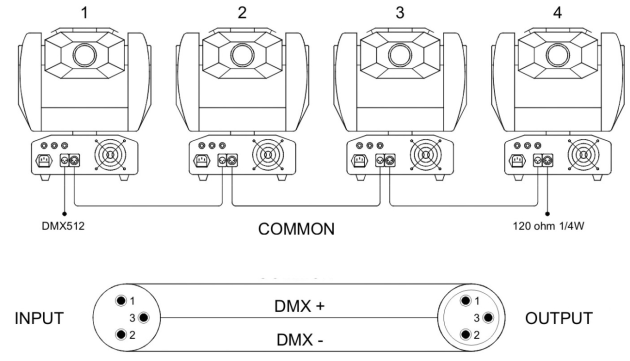

Branchement DMX
Le protocole DMX est un signal à haute vitesse qui sert à contrôler les projecteurs dits « intelligents ».

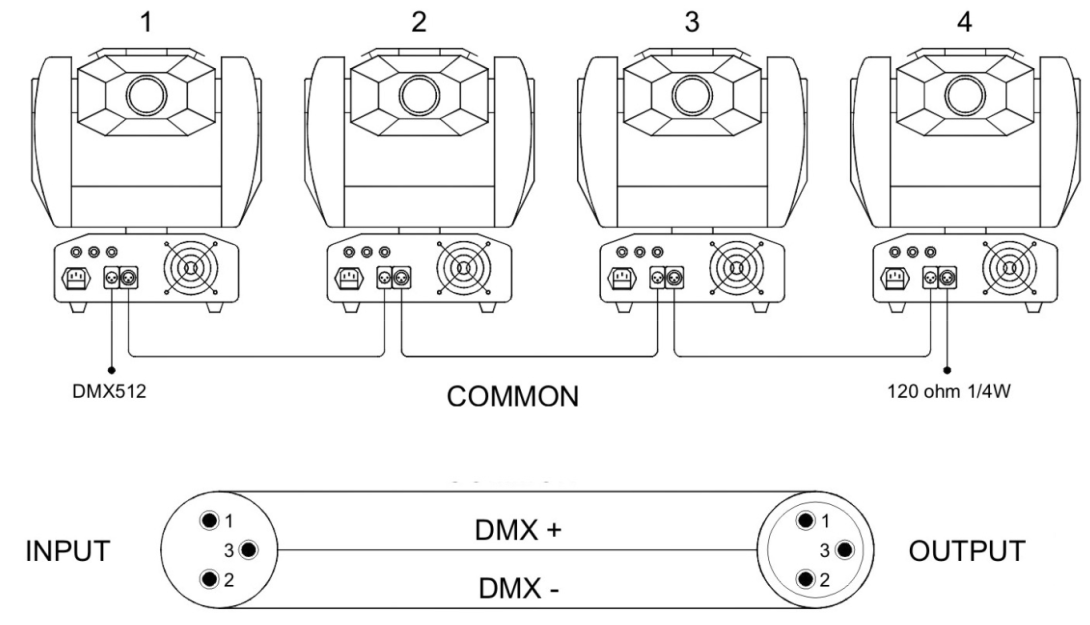

Il convient de relier le contrôleur DMX et tous les appareils « en chaîne » à l'aide d'un câble symétrique XLR M/F.
Chaque appareil dans la chaîne doit avoir sa propre adresse de départ afin de savoir quelles commandes venant du contrôleur, il doit décoder.
