EP 6-2 : Trame DMX de pilotage d'une lyre d'éclairage

Le logiciel « White Cat » émule une console lumière sur un PC. Elle permet de commander tout dispositif de contrôle d'éclairage utilisant le protocole DMX (ex : la lyre).

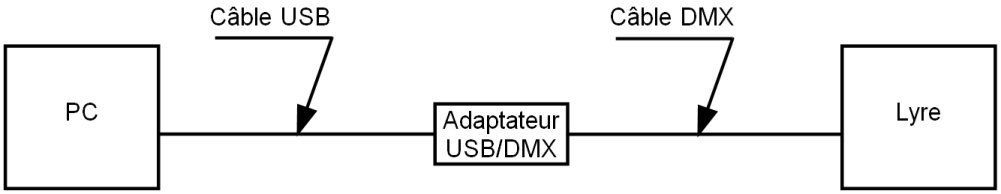

On doit pour cela utiliser un adaptateur USB/DMX raccordé suivant le schéma ci-dessous.

Pour lancer le logiciel CLIQUER sur l'icône.

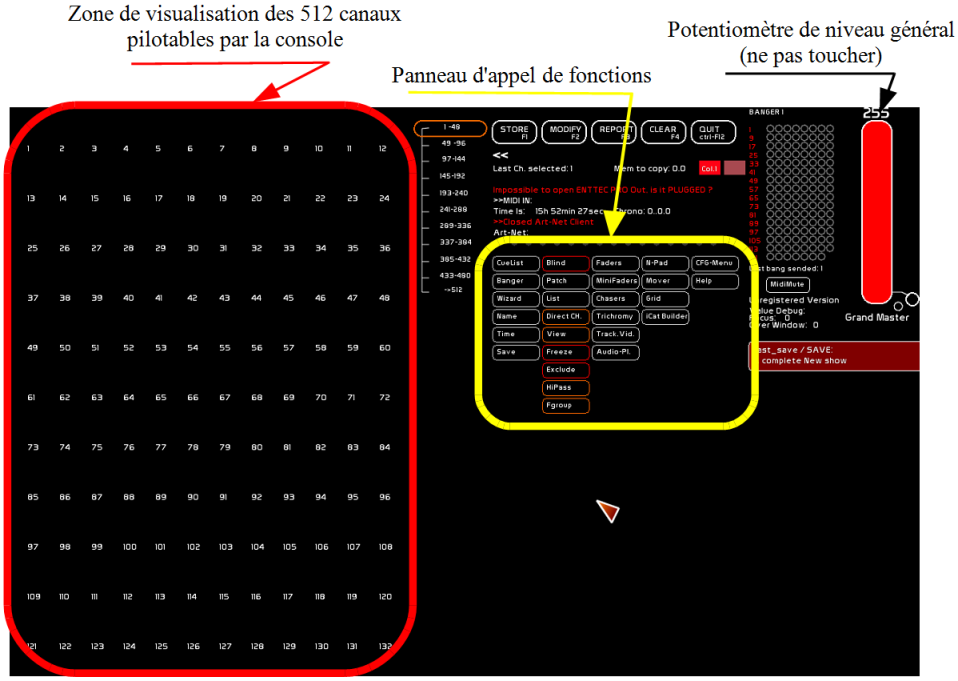

L'écran affiche alors le panneau de contrôle ci-dessous.

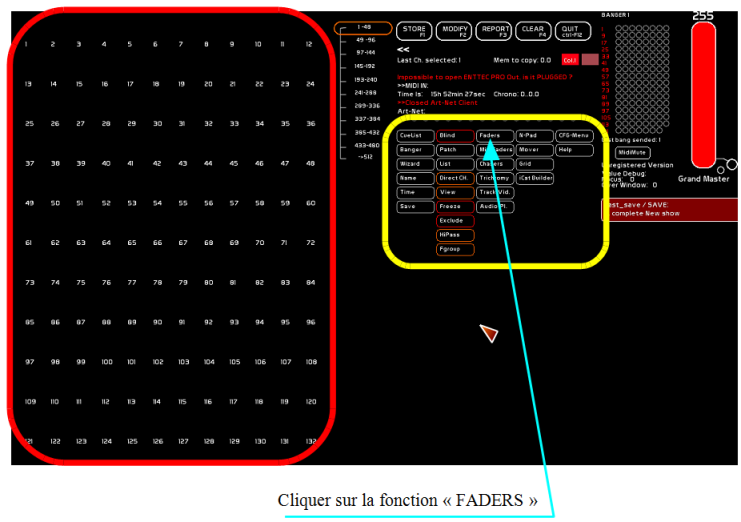

CLIQUER sur la fonction « FADERS »

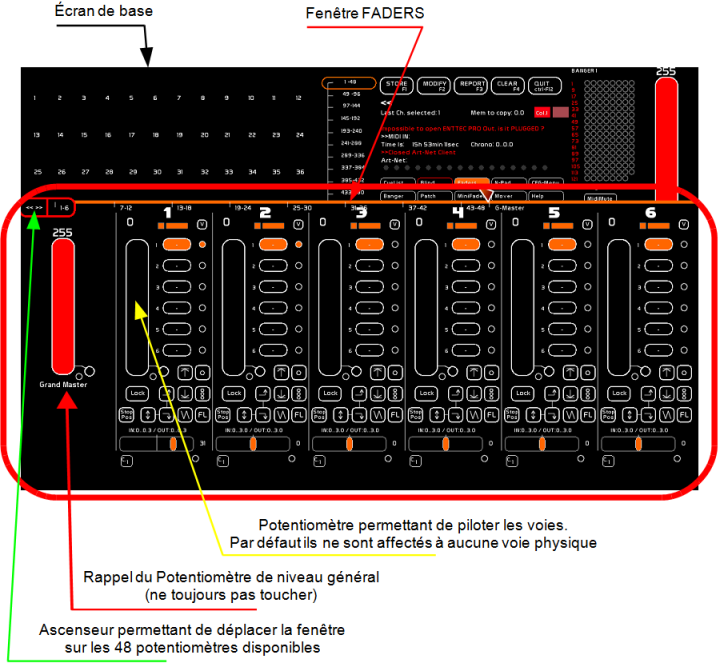

On obtient alors l'affichage ci-dessous.

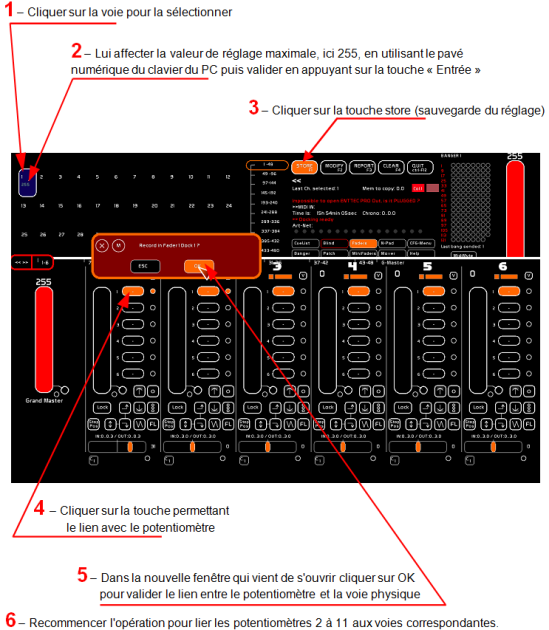

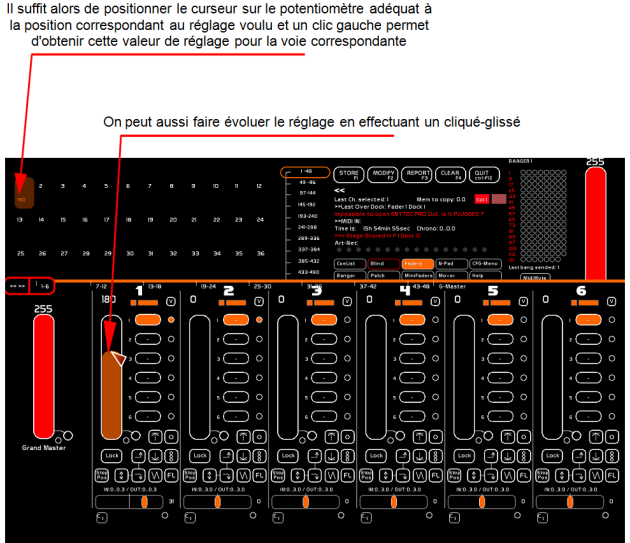

Pour pouvoir piloter les voies physiques avec les potentiomètres (faders) il faut les lier entre eux. C'est ce qu'on appelle « faire le Patch ».

Ici, pour faire simple, le potentiomètre 1 est lié à la voie 1, le 2 à la voie 2 etc..., mais ce n'est pas une obligation, le patch est totalement libre.

Maintenant La console lumière est opérationnelle pour piloter les voies 1 à 11 à l'aide des potentiomètres 1 à 11.
