Chantier balle de riz de Revel
Le document ci-après présente en photographie les principales étapes du chantier.
La première étape consiste à poser des barrières capillaires (bandes de caoutchouc) sur les semelles des palettes qui sont en contact avec la dalle béton. Ces palettes vont servir de dalle bois, assurant la ventilation sous la structure.
Une fois la dalle constituée (48 palettes EPAL), on procède à la pose d'un OSB sur toute la surface des palettes. Cette dalle servira à retenir l'isolant du plancher et évite l'intrusion des rongeurs dans le plancher.
Une fois la dalle OSB posée, on procède au jointoiement des dalles par la pose d'un ruban adhésif, puis la structure des murs peut commencer à être monté à l'aide des palettes EPAL® et des pièces de liaison SYLCAT®.

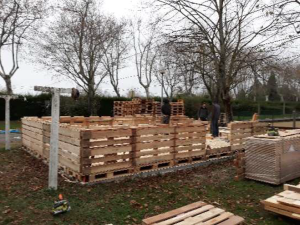

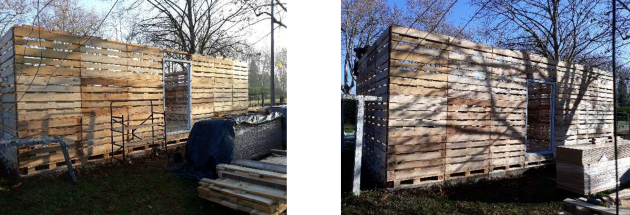

Les murs se montent comme un légo® en empilant les palettes au moyen des systèmes de liaison SYLCAT®. Le passage de porte (1200mm) correspond à l'absence d'une palette complète.

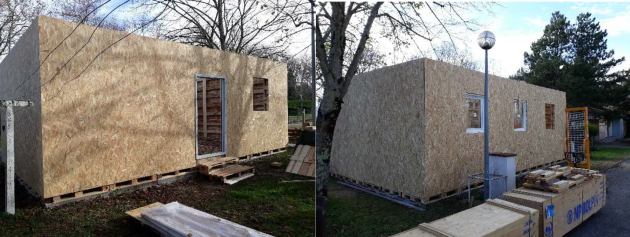

Pose du contreventement en mode voile travaillant extérieur sur le tour de la structure. Fixation par vis des dalles OSB bouvetées[1] sur les palettes.
Ouverture des fenêtres par découpe des palettes et des dalles OSB en partant de l'intérieur. Les fenêtres sont fixées sur les dés des palettes par un dispositif d'équerrage standard.

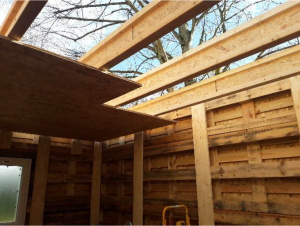

Pose des écarteurs pour remplissage à la balle de riz. Pose et fixation des poutres de charpente de type Swelite Hi (poids unitaire inférieur à 20kg).
Montage du plafond par la fixation de dalles OSB sur les poutres par vis.
Pose de la pieuvre électrique dans la charpente, descente des gaines dans les murs pour une électricité encastrée. En parallèle pose des tasseaux de support du bardage sur le pourtour de la construction.

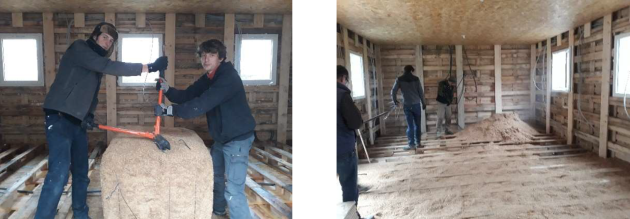

Afin d'assurer l'isolation du plancher, pose d'un second lit de palettes renversées (semelles vers le haut) afin d'obtenir 15cm de vide. La botte de balle de riz est entrée dans le dortoir et l'on rompt les 4 câbles de compression qui tiennent la botte au coupe boulon. Epandage manuel de la balle entre les palettes.
Tassage de la balle de riz au pied puis lissage à la règle. Puis pose du plancher en appui sur les semelles des palettes et élévation du parement intérieur fixé sur les écarteurs.
Montage et remplissage au fur et à mesure des panneaux en traitant le faisceau électrique.
Les balles de riz sont montées en toiture – une charge instantanée de plus de 3 tonnes - l'épandage est effectué manuellement à l'aide de râteaux et raclettes. Le dernier tronçon de mur est bourré à la main puis recouvert par des dalles OSB qui assureront la toiture une fois la membrane Thermoshield posée. Le vent était de la partie ... plus difficile qu'au sol en milieu clos !...
Pose du bardage en panneaux sur les côtés, vertical pour le bas et horizontal pour la lisse haute en débordement pour les écoulements. Finition des fenêtres pour traiter l'étanchéité, et pose d'une première couche de Thermoshield en toiture. Le câblage électrique à l'intérieur prend forme, pose des appareils (interrupteurs et prises) et des éléments de chauffage (2 radiateurs).
Pose du bardage en panneaux sur les faces avant/arrière. Pose des baguettes de finition, mise en protection de la toiture par bâche, le temps n'est plus de la partie...

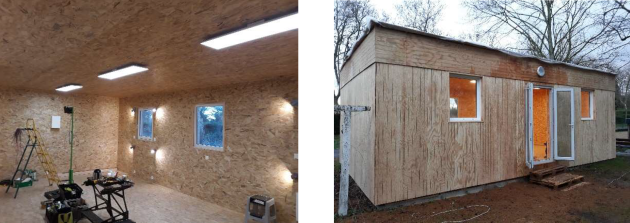

Le câblage électrique s'achève, raccordement au réseau et vérification de bon fonctionnement.

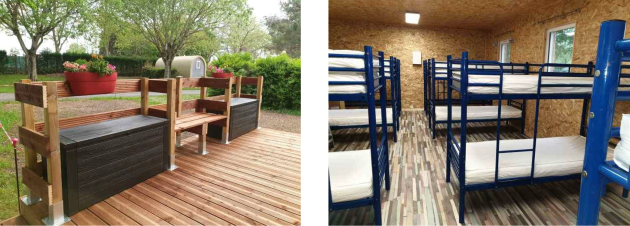

Pose des acrotères[2] et traitement des angles extérieurs, pose d'un parquet flottant et aménagement avec un recyclage de lits en provenance d'un centre de vacances de Rodez. Aménagement d'une terrasse avec coffres de rangement.
Pour réaliser ce chantier, une équipe de 6 personnes (dont un électricien) a travaillée pendant 12 jours.
