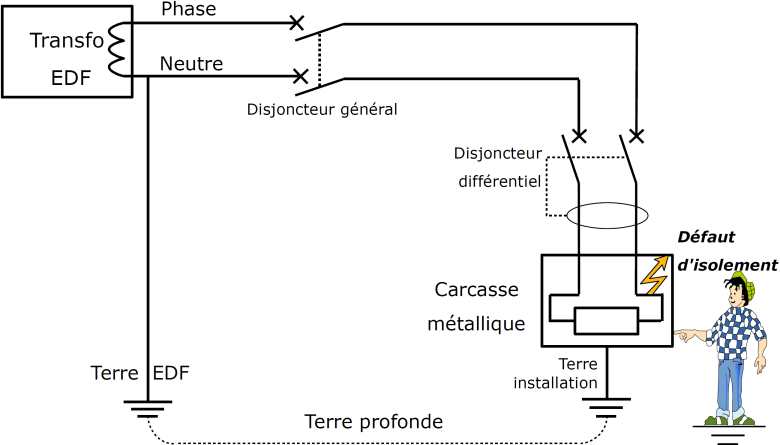

Le schéma ci-dessous montre un appareil comportant un défaut d'isolement, c'est-à-dire que la phase touche accidentellement sa carcasse métallique. L'appareil étant relié à la terre, un courant de défaut va s'évacuer par la terre.

Q18 / En supposant les deux disjoncteurs fermés, FLÉCHER en vert sur le schéma le parcours du courant normal consommé par le récepteur (le courant doit partir de la phase pour revenir au point de départ par le neutre).

Q19 / En vous aidant du schéma ci-dessus, ORDONNER (de 2 à 9) les différents éléments traversés par ce courant de défaut.

Q20 / FLÉCHER en rouge sur le schéma ci-dessus le parcours du courant de défaut (ce circuit doit forcément être bouclé donc en supposant les deux disjoncteurs fermés le courant doit partir de la phase et y revenir pour former une boucle).

Q21 / EXPLIQUER pourquoi, contrairement à l'oiseau, la personne qui touche la carcasse métallique est en grand danger.
